锆钛矿物分离选矿厂

锆英石与金红石、钛铁矿的分离是重砂选矿中最具技术难度的环节。三者比重接近，导电性和磁性虽有差异但重叠区间大。传统单一磁选或电选无法获得合格精矿，必须采用磁选电选联合流程。本文从矿物特性出发，拆解分离工艺的设计逻辑、设备配置方案和投资运营数据，提供一套可复制的选厂建设路径。

一、为什么锆钛分离比想象中更难

走进广东某海滨砂矿选厂，你会看到这样的场景：重选得到的混合重砂含锆英石45%、金红石30%、钛铁矿15%、其他矿物10%。业主想产出锆英石精矿（ZrO2≥65%）和金红石精矿（TiO2≥90%），但试了半年，两个产品都达不到指标。

问题的根源在于三种矿物的物理性质高度重叠。

关键性质对照表

矿物名称 比重 比磁化系数 导电性 莫氏硬度
锆英石 4.6-4.7 0.2-0.5 非导体 7.5
金红石 4.2-4.3 5-15 导体 6-6.5
钛铁矿 4.7-5.0 20-60 半导体 5-6

锆英石与钛铁矿比重几乎相同，重选无法分开。锆英石与金红石导电性差异大，但两者均含弱磁性杂质，导致磁选重叠。钛铁矿的强磁性使其可以用弱磁选回收，但部分钛铁矿被包裹或蚀变后磁性下降，会混入锆英石精矿。

分离的核心逻辑是：先用磁选分出钛铁矿，再用强磁选提取锆英石，最后用电选从尾矿中回收金红石。但每一级的场强和电压都需要根据实际矿石微调。

二、分离工艺的五步操作法

以下以处理海滨重砂（锆英石40%、金红石25%、钛铁矿20%、独居石等15%）为例，说明完整分离流程。

第一步 干燥与预热

混合重砂含水率通常为5-8%，直接进入磁电选会导致分选效率下降。采用回转窑干燥，入口温度控制在200-250℃，出口物料温度80-100℃，含水率降至0.5%以下。干燥后物料经振动筛分级，+0.3mm粒级返回破碎，-0.3mm进入磁选。

第二步 弱磁选分离钛铁矿

使用永磁筒式磁选机，场强0.2-0.3T。钛铁矿比磁化系数高，被吸附为磁性产品，产出钛铁矿精矿（TiO2 45-50%）。非磁性产品为锆英石+金红石+独居石混合料。此步可去除80-90%的钛铁矿。

第三步 中磁选分离独居石

中场强磁选机，场强0.6-0.8T。独居石比磁化系数20-35，在此场强下被回收。独居石精矿中稀土氧化物总量REO可达55-60%。非磁性产品为锆英石和金红石的混合体，纯度已达到75-85%。

第四步 强磁选提取锆英石

采用立环高梯度磁选机，背景场强1.2-1.5T。锆英石属弱磁性矿物，在此场强下被吸附。调整磁介质板间隙为2mm，脉动冲程15mm，频率120次/分钟。产出锆英石精矿（ZrO2 65-67%，含TiO2低于1.5%）。非磁性产品为金红石粗精矿。

第五步 高压电选提纯金红石

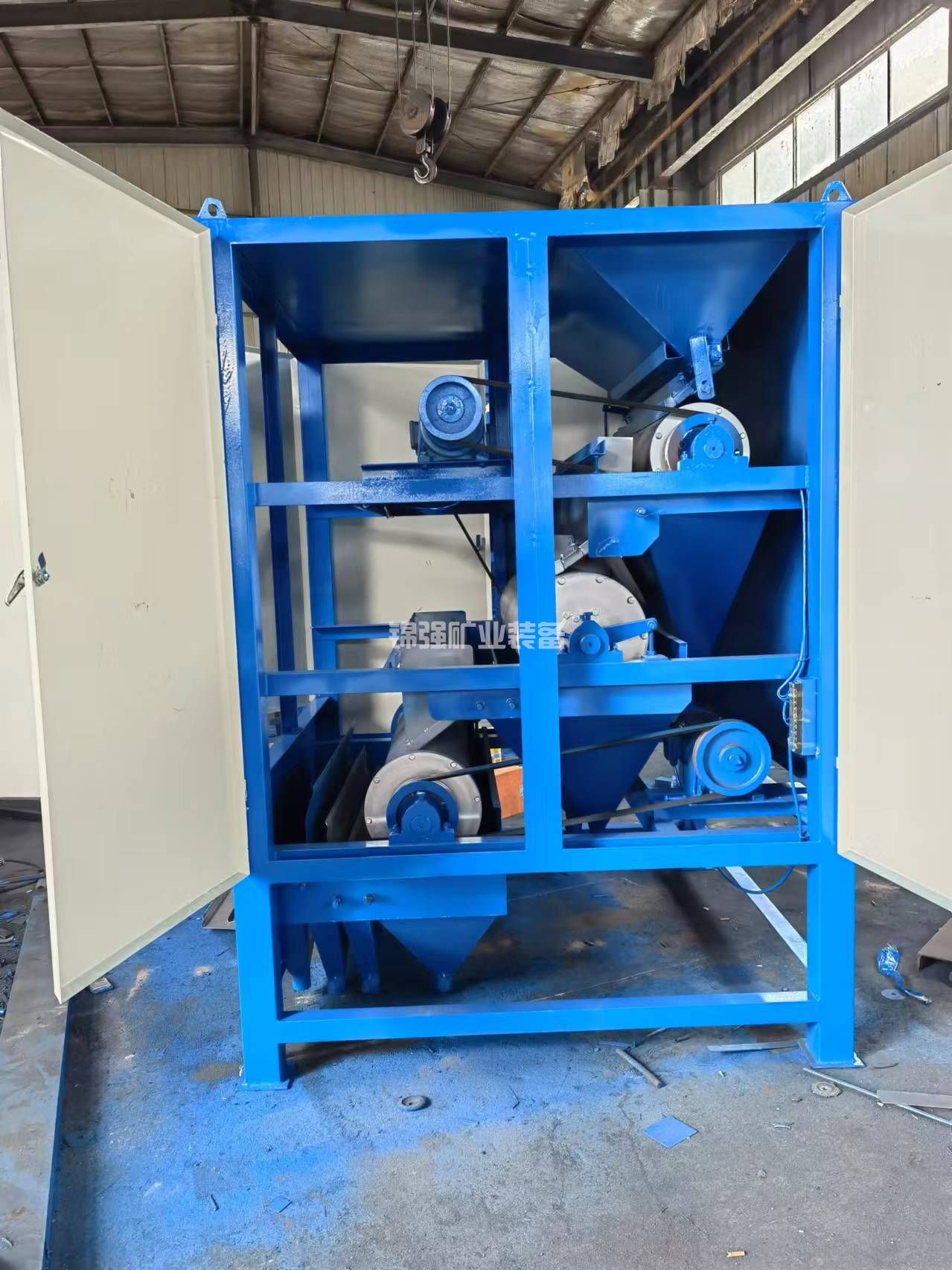

使用辊筒式高压电选机，电压20-25kV，辊筒转速120-150转/分钟。金红石为良导体，在高压电场中失去电荷落入导体产品槽；锆英石等非导体被吸附在辊筒上，由刷子刮落。一次电选后金红石品位可达85-90%，二次电选后可提升至92-95%。

数据卡片

一个处理能力5吨/小时的分离车间，原混合重砂含锆英石45%、金红石28%、钛铁矿12%。采用上述五步工艺后，锆英石精矿回收率87%，品位ZrO2 66.2%；金红石精矿回收率82%，品位TiO2 91.5%；钛铁矿精矿回收率91%，品位TiO2 48%。综合金属回收率达到行业先进水平。

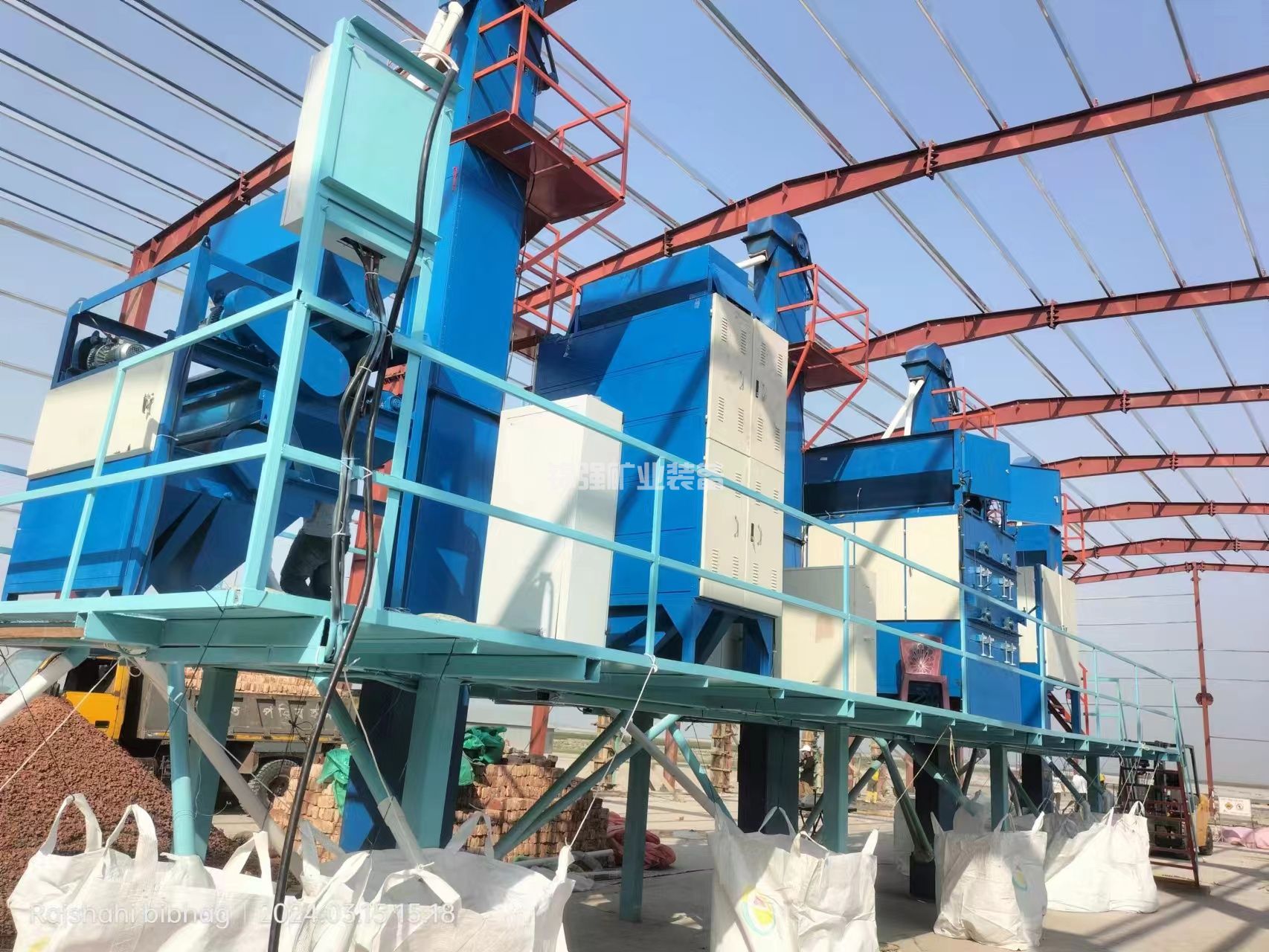

三、核心设备配置清单

以年处理混合重砂3万吨（月处理2500吨）的分离厂为例，设备配置如下。

设备配置表

工段 设备名称 型号规格 数量 单机功率(kW)
干燥 回转窑 φ1.8×18m 1 45
筛分 直线振动筛 2YK1536 1 7.5
弱磁选 永磁筒式磁选机 CTB-1024 2 3
中磁选 电磁感应辊式磁选机 CG-2-12 1 15
强磁选 立环高梯度磁选机 SLon-1500 2 45
电选 高压辊筒电选机 YD-3120 3 7.5
除尘 脉冲布袋除尘器 96袋 2 15
包装 自动包装机 吨袋型 1 5.5

辅助设备包括斗式提升机3台、皮带输送机5条、螺旋输送机2台、储料仓4个（每个容量30吨）。总装机容量约230kW，实际运行功率约160kW。

场地要求：主厂房尺寸24米×18米×12米（长宽高），包含干燥区、磁选区、电选区、包装区。附属设施包括原矿堆棚（500平方米）、精矿库（600平方米）、配电室、控制室。

四、两种分离方案的技术经济对比

分离项目投资前需要决策：建在滨海矿砂产地，还是建在内陆靠近用户的地区？两种方案差异显著。

方案对比表

对比维度 滨海建厂方案 内陆建厂方案
原料运输 重砂就地取自选厂，运费低 需从港口陆运，每吨运费80-120元
产品运输 需运至内陆用户，每吨150-200元 靠近陶瓷、焊材、钛白粉用户，运费低
设备防腐 盐雾腐蚀严重，设备需304不锈钢或重防腐涂层 常规防腐即可，设备投资省10-15%
环保要求 尾矿排海受限，需干排或回填 尾矿可做建材或填埋，处理成本低
建设周期 雨季影响大，约10-12个月 可控，约8-10个月
总投资 2500-3200万元 2200-2800万元

一个实际案例：福建紫金山附近某企业选择内陆建厂，距离港口200公里。虽然原料运费每年多支出约240万元（按3万吨/年，80元/吨），但产品销往江西、浙江的陶瓷厂，运费节省约180万元。同时设备采用普通碳钢防腐，节省投资约250万元。综合算下来内陆方案更优。

五、投资回收期测算

建设一座年处理3万吨混合重砂的分离厂，可产出锆英石精矿约1.2万吨、金红石精矿约0.75万吨、钛铁矿精矿约0.35万吨。

投资明细表

项目 金额(万元) 占比
工艺设备采购 850 31%
安装工程 240 9%
土建工程 480 18%
电气自动化 180 7%
环保设施 160 6%
设计与管理费 120 4%
预备费 200 7%
原料场地与道路 140 5%
流动资金 350 13%
合计 2720 100%

运营成本按年计算（原料成本另计，此处仅计算加工成本）：

电费 160kW×24小时×300天×0.6元/度 = 69万元
人工 12人×8万元 = 96万元
耗材（介质板、电极、滤袋等） 45万元
维修保养 35万元
管理销售费用 60万元
年加工总成本 305万元

按精矿市场价格计算年产值：

锆英石精矿（66% ZrO2） 1.2万吨×13000元/吨 = 15600万元
金红石精矿（91% TiO2） 0.75万吨×9500元/吨 = 7125万元
钛铁矿精矿（48% TiO2） 0.35万吨×1800元/吨 = 630万元
合计年产值 23355万元

扣除原料成本（混合重砂到厂价约4000元/吨，3万吨×4000=12000万元）和加工成本305万元，年毛利约11050万元。投资回收期约3个月（不含建设期）。注意上述计算基于当前市场价，实际利润受原料采购价和精矿售价波动影响。

六、分离厂设计中的三个细节

细节一 干燥工序的温度控制

回转窑出口温度过高（超过120℃）会导致金红石表面氧化，导电性发生变化，影响后续电选。温度过低（低于70℃）则脱水不彻底。最佳区间是80-100℃，需配置在线红外测温仪，与燃烧器联锁自动调节。

细节二 磁选介质板的清洗周期

高梯度磁选机的钢毛介质板容易堵塞。处理含泥量高的重砂时，每8小时需用高压水反冲洗一次。设计时应配置自动反冲洗系统，减少人工干预。同时备用一套介质板，在线清洗时更换。

细节三 电选辊筒的温度和湿度

辊筒表面温度影响物料粘附性。辊筒加热至60-80℃时，金红石与锆英石的导电差异最明显。同时车间环境湿度应控制在60%以下。在南方梅雨季节，需配置除湿机或空调。

七、常见问题解答

问：能否用强磁选一步分出锆英石，省掉弱磁和中磁？

答：不能。三种矿物磁性差异是梯级的。强磁场会把钛铁矿、独居石、锆英石一起吸上来，无法分离。必须用弱磁先去除强磁性矿物，再用中场强去除独居石，最后用强磁场提取锆英石。顺序颠倒会导致每个产品都不纯。

问：电选之前必须干燥吗？

答：必须。含水率超过1%时，矿物表面水膜成为导体，所有矿物都会导电，电选完全失效。某项目省掉干燥工序直接电选，金红石品位仅55%。增加干燥后提升至89%。

问：海滨砂矿和内陆砂矿的分离工艺有区别吗？

答：有。海滨砂矿经过海浪长期淘洗，矿物表面洁净，磁电选效果好。内陆风成砂或河流砂表面常有氧化膜或粘土膜，需要增加擦洗或酸洗预处理。酸洗使用5%稀硫酸浸泡2小时，可去除表面薄膜，但会增加废酸处理成本。

问：分离后的尾矿怎么处理？

答：尾矿主要是石英、长石等脉石矿物，以及少量未解离的连生体。可采用螺旋溜槽扫选一次回收连生体，返回前端。最终尾矿可作为建筑用砂出售（需满足含泥量≤3%），或用于采空区回填。广西沿海某选厂将尾矿卖给混凝土搅拌站，每年增收约50万元。

问：小规模分离（年产5000吨以下）适合上全套设备吗？

答：不适合。年产5000吨以下建议采用外委分离或与大型选厂合作。如果必须自建，可简化流程：只做强磁选产锆英石精矿，金红石和钛铁矿作为混合产品销售给大型分离厂。设备投资可控制在800万元以内。

八、总结

锆钛矿物分离选矿厂的核心技术路径是干燥弱磁选中磁选强磁选高压电选。设备选型时注意场强和电压的可调范围，因为不同矿区的矿石性质存在差异。投资方面，年处理3万吨规模的分离厂总投入约2500-3000万元，加工成本约100元/吨原料。

金句：分离效率每提高1个百分点，不是多赚1%的钱，而是将原本混入锆精矿的金红石从废品变成高价值产品。对于年产1.2万吨锆精矿的厂来说，这相当于多产出约200吨金红石，年增收近200万元。

记住，成功的分离厂不是买最贵的设备，而是把每台设备的参数调到和你的矿石最匹配的那个点。这个点需要通过带料调试找到，而调试的经验往往是EPC总包方最核心的价值。
