针对钨矿的粗中粒核心重选设备：提升回收率的关键技术方案

核心结论速览

• 钨矿在粗中粒级（0.2-5mm）的过磨损失是造成金属流失的主要原因，针对钨矿的粗中粒核心重选设备可有效解决此问题

• 跳汰机和螺旋选矿机组合工艺在处理粗中粒钨矿石时，回收率可比单一设备提升8-12个百分点

• 某钨矿实际应用数据显示，采用针对性重选方案后，粗粒级钨精矿回收率从68%提升至86%

• 设备选型需依据矿石的解离粒度和嵌布特征，并非设备越复杂效果越好

• 粗中粒重选的投资回收周期通常在6-12个月，是钨矿选厂降本增效的优先改造方向

一、钨矿选矿的行业痛点：粗中粒级金属流失

钨矿具有性脆易碎的力学特性，在破碎和磨矿过程中极易产生过粉碎。传统的重选工艺往往忽视了一个关键问题：当钨矿物在粗中粒级（通常定义为0.2mm至5mm）就已经实现单体解离时，应当立即进行回收，而不是继续进入磨矿环节。

在实际生产中，很多选厂将80%以上的矿石全部磨至0.2mm以下再进入重选流程。这种做法导致两个严重后果：一是粗粒级钨矿物在磨矿过程中被过度粉碎，形成难以回收的微细泥（小于0.02mm）；二是增加了不必要的磨矿能耗和钢耗。

针对钨矿的粗中粒核心重选设备正是为解决这一行业痛点而设计。这类设备的核心逻辑是在钨矿物刚刚解离的阶段就将其分离出来，避免进入后续的过磨环节。统计数据显示，在钨矿选矿中，粗中粒级损失的金属量占总损失的40%至60%，而这一部分原本可以通过合理的重选设备有效回收。

钨的密度高达19.3g/cm³，与常见的脉石矿物如石英（2.65g/cm³）、方解石（2.71g/cm³）形成巨大密度差。这一物理特性决定了重选是钨矿粗中粒选别的最经济有效手段。相比于浮选，重选不需要化学药剂，生产成本低，且对环境友好。相比于磁选和电选，重选的适应范围更广，对矿石性质变化的容忍度更高。

二、技术原理：基于密度分选的核心逻辑

针对钨矿的粗中粒核心重选设备主要利用重力选矿原理，即不同密度的矿物在运动介质中受到重力、流体动力和机械力的综合作用而发生分层。对于粗中粒级钨矿石，设备的选别效果主要取决于三个关键参数：给矿粒度范围、分选介质流速和床层松散方式。

跳汰机是针对钨矿粗粒级（1mm至5mm）的首选设备。其工作原理是在垂直交变水流作用下，矿粒群按照密度差异分层。黑钨矿和白钨矿由于密度高，会穿过床层进入底层，而低密度的脉石则流向顶层。跳汰机的分选精度受到冲程、冲次和给矿量三个因素的直接控制。对于钨矿，合适的冲程范围为10至25mm，冲次为200至350次每分钟，具体参数需根据矿石的粒度和密度进行现场调试。

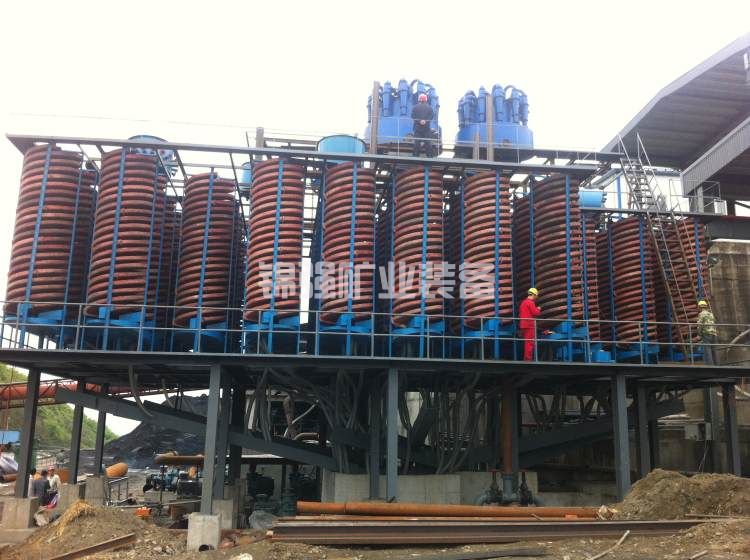

螺旋选矿机则更适合处理钨矿的中粒级范围（0.2mm至2mm）。矿浆从螺旋槽顶部给入后，在螺旋运动过程中产生横向环流。高密度的钨矿物向螺旋槽的内侧和底部迁移，而低密度脉石则向外侧分散。螺旋选矿机的优势在于处理量大、无运动部件、能耗极低。单台螺旋选矿机的处理能力可达每小时4至8吨，且不消耗电力。

对于粒度介于跳汰机和螺旋选矿机之间的物料（约1mm至3mm），可以采用复合式摇床进行精选。摇床通过往复运动和床面刻槽的配合，形成横向水流和差动运动，使矿带沿床面对角线清晰展开。摇床的分选精度在所有重选设备中是最高的，但单位处理面积较小，通常只用于精选段。

三、工艺流程设计：三段分级阶梯式重选

针对钨矿的粗中粒核心重选设备工艺设计遵循“能收早收、能丢早丢”的原则。整个流程分为三个核心阶段：

第一阶段：预先分级与控制性破碎。原矿经过颚式破碎机和圆锥破碎机破碎至小于10mm后，进入高频振动筛进行分级。筛孔设定为5mm和0.2mm两个级别。大于5mm的粗粒返回破碎机再碎，0.2至5mm的中间粒级直接进入粗中粒重选系统，小于0.2mm的细粒级则进入另一独立的细泥重选或浮选系统。这一分级操作可避免合格粒度的矿石进入磨机，从源头减少过粉碎。

第二阶段：粗粒跳汰选别。粒度为1至5mm的矿石进入跳汰机。采用两段跳汰配置：第一段进行粗选，选用梯形跳汰机，处理能力大，丢弃大部分尾矿；第二段对粗选精矿进行精选，采用矩形跳汰机，床层分层更清晰。跳汰机的给矿浓度为25%至35%，水压需稳定在0.15至0.25MPa。跳汰精矿经过脱水筛脱水后，得到粗粒钨精矿产品，品位通常在40%至65%之间。跳汰尾矿经检测后直接作为最终尾矿排弃。

第三阶段：中粒螺旋选矿与摇床精选。粒度为0.2至1mm的矿石进入螺旋选矿机组。通常采用一粗二精一扫的配置。粗选螺旋丢弃大部分尾矿，粗精矿进入精选螺旋进一步富集。螺旋选矿的中矿返回粗选，扫选螺旋的尾矿排弃。螺旋选矿得到的精矿品位约为15%至30%，需要进入摇床进行最终精选。摇床产出高品位钨精矿（品位65%以上）和中等品位的次精矿。次精矿返回螺旋选矿作业形成循环。

整个工艺的核心优势在于：粗粒段跳汰机处理了最粗的物料，效率高且耗水少；中粒段螺旋选矿机处理量大、无能耗；细粒段摇床保证了最终精矿品位。三台针对钨矿的粗中粒核心重选设备形成了完整的粒级覆盖，避免了一台设备“包打天下”造成的效率损失。

四、设备配置与方案对比

下表对比了三种常见的粗中粒重选设备方案在钨矿应用中的表现：

从表中数据可见，分级组合方案虽然在初期投资上高于单一方案，但综合回收率的提升幅度达到了10至18个百分点。以钨精矿每吨12万元计算，处理能力500吨/日的选厂，回收率每提升1个百分点，年增效益约180万元。因此分级组合方案的投资回收期通常在8至10个月。

五、典型技术参数表

针对钨矿的粗中粒核心重选设备的关键技术参数需根据矿石性质进行定制化设计。以下是标准配置下的参考参数：

跳汰机（用于1-5mm粗粒级）

螺旋选矿机（用于0.2-2mm中粒级）

摇床（用于精选段）

六、案例参考：湖南省某大型钨矿技术改造

湖南省某国有钨矿选厂日处理能力为800吨，原矿品位0.35%WO₃。该矿的钨矿物以白钨矿为主，嵌布粒度不均匀，粗粒部分在0.5mm已基本解离，但细粒部分需磨至0.1mm以下。改造前，选厂采用全磨至0.2mm以下的单一摇床重选工艺，综合回收率仅为61%，大量粗粒级钨矿物在磨矿环节被过磨成为难以回收的次生矿泥。

技术团队对该矿进行了矿石性质分析和粒度筛析，发现原矿中0.2至3mm粒级的钨金属分布率高达52%，而这一粒级的解离度已达到85%。基于这一数据，改造方案引入针对钨矿的粗中粒核心重选设备系统，具体措施包括：

第一，在破碎段之后增加预先分级筛，将破碎产品分为大于3mm、0.3至3mm、小于0.3mm三个粒级。大于3mm返回圆锥破碎机，0.3至3mm进入跳汰机粗选系统，小于0.3mm进入原有磨矿系统。

第二，配置两台LTA型跳汰机处理1至3mm粒级，配置四台螺旋选矿机处理0.3至1mm粒级。跳汰机获得品位62%的粗精矿，直接作为最终产品之一。螺旋选矿机获得的粗精矿品位为18%，进入小型摇床精选至65%品位。

第三，对跳汰尾矿和螺旋尾矿进行快速检测，确认品位低于0.05%后直接排弃，不再进入细磨系统。这一措施将进入球磨机的矿量减少了约35%，大幅降低了磨矿能耗。

改造后运行六个月的统计数据表明：粗中粒重选系统回收的钨金属占总回收量的47%，该部分回收率达到86%。全厂综合回收率从61%提升至74.5%，提升了13.5个百分点。吨矿电耗从24度降至17.5度，钢耗降低0.6公斤/吨矿。设备改造总投资128万元，按当时钨精矿价格计算，年新增效益约320万元，投资回收期为4.8个月。

该案例的经验表明：对于嵌布粒度不均匀的钨矿，采用分级重选策略并配置针对钨矿的粗中粒核心重选设备，是快速见效、低投入高产出的技术路线。

七、常见技术问题与解决方案

问题一：跳汰机精矿品位波动大，尾矿跑高严重

原因分析：给矿粒度范围过宽或给矿量不稳定是主要原因。当跳汰机同时处理1mm和5mm的矿石时，细粒物料会堵塞床层空隙，影响粗粒的分层效果。另外，给矿量的瞬时波动会导致床层厚度变化，破坏平衡状态。

解决方案：严格控制跳汰机给矿的粒度范围，最大粒度与最小粒度之比不宜超过3比1。在跳汰机前设置缓冲矿箱和稳定给料机，保持给矿量波动在正负5%以内。检查补加水压力是否稳定，必要时加装稳压阀。对于床层，每班检查人工床石的损耗情况，及时补充缺失的床石。

问题二：螺旋选矿机矿带分布不明显，分选效率低

原因分析：给矿浓度过高或过低都会影响螺旋槽内的流膜状态。浓度超过40%时，矿浆粘度过大，分层受阻；浓度低于15%时，流膜过薄，矿粒缺乏足够的横向迁移空间。另一个常见原因是螺旋槽表面磨损严重，摩擦系数改变导致矿浆流速异常。

解决方案：将给矿浓度控制在20%至30%的范围内，可通过添加补加水精确调节。每两周检查一次螺旋槽表面的磨损情况，特别是距给矿口1至2圈的区域磨损最快。磨损超过2mm时需更换螺旋槽或进行修复涂层的处理。同时检查分矿器的位置是否准确，根据矿带分布微调截取板的插入深度。

问题三：粗中粒重选系统耗水量大，回水利用困难

原因分析：跳汰机和螺旋选矿机对用水水质有一定要求。如果回水中微细粒悬浮物含量过高，会改变矿浆的流变特性，降低分选精度。很多选厂因此放弃回水利用，导致耗水量居高不下。

解决方案：建立分级回水利用系统。跳汰机和螺旋选矿机的尾矿水先进入浓密机沉降，溢流清水返回重选系统使用，底流进入尾矿库。摇床的用水量较小，可直接使用澄清后的回水。在回水管道上加装压力过滤装置，去除大于0.1mm的悬浮颗粒。实际应用表明，合理设计的回水系统可将新水补充量降至总用水量的30%至40%。

八、结论与选型建议

针对钨矿的粗中粒核心重选设备的应用，总结以下技术结论：

钨矿的粗中粒重选不是单一设备的选型问题，而是一个基于粒度分级、设备组合、流程优化的系统工程。核心原则是“按照矿石的自然解离粒度设计回收节点”，在任何可能的情况下优先回收已经解离的粗中粒钨矿物。

设备选型的技术优先级为：首先进行详细的矿石解离粒度分析，确定粗中粒级的分布率和解离度；其次根据粒度范围匹配相应的重选设备，粗粒段优先跳汰机，中粒段优先螺旋选矿机；最后根据精矿品位要求决定是否需要摇床精选。

在实际生产中，针对钨矿的粗中粒核心重选设备的调试需遵循“先稳定后优化”的原则。先保证给矿粒度、给矿量、给矿浓度、补加水压力四个基础参数的稳定，再逐步优化冲程、冲次、床层厚度、截取位置等精细参数。每个参数的调整后需观察至少2小时，确保数据具有统计意义后再进行下一步调整。

投资回报层面，粗中粒重选改造是所有选矿技改项目中性价比最高的方向之一。以处理能力500吨/日的钨选厂计算，在不改变原有磨矿和细粒回收系统的前提下，增加粗中粒预选系统，投资额通常在80至150万元之间，而回收率的提升可带来每年200至400万元的直接经济效益。

将您的矿石数据发给我们，获取定制方案。我们提供免费的矿石可选性试验和工艺方案设计服务，帮助您确定最适合您矿石性质的设备配置和工艺参数。如需详细技术方案和完整设备清单，请联系我们的技术工程师团队。
