锆钛矿重力加磁选加静电分选联合选矿工艺方案

核心结论速览

1. 滨海锆钛砂矿中锆英石、钛铁矿、金红石、独居石等有用矿物比重差异大、磁性各异、导电性不同，单一重选无法实现矿物间有效分离。

2. 联合工艺方案以“重选预富集—磁选分离钛铁—电选提纯锆英”为技术主线，实现多种有用矿物的分别回收。

3. 重力选矿段采用螺旋溜槽与摇床梯级配合，获得混合重矿物粗精矿，富集比可达8-10倍。

4. 磁选段利用钛铁矿强磁性特征，采用弱磁选+强磁选两段分离，有效将钛铁矿与锆英石、金红石分开。

5. 静电分选段利用锆英石与金红石导电性差异，通过高压电晕—感应复合电场实现两者最终分离，锆英石精矿品位可稳定在ZrO2≥65%。

一、锆钛矿选矿工艺路线选择的技术逻辑

锆钛矿主要源于海滨砂矿，锆英石常与钛铁矿、金红石、独居石、磷钇矿等重矿物致密共生。选矿工艺路线选择本质上取决于三种物理性质的级差利用。第一是利用比重差异，锆英石比重4.6-4.7、钛铁矿4.5-5.0、金红石4.2-4.3，三者与脉石石英之间形成第一道分选界面，这是重力选矿的物理基础。第二是利用磁性差异，钛铁矿属强磁性矿物，锆英石和金红石属非磁性或弱磁性矿物，磁场强度800-1200kA/m即可实现有效分离。第三是利用导电性差异，金红石具有良好导电性，而锆英石在常温下为绝缘体，高压静电分选能够将两者彻底分开。

这三种物理性质的差异决定了合理的工艺顺序应为先重选后磁选再电选。若先进行磁选，大量脉石石英未经脱除会干扰磁选机工作间隙，导致磁性产品夹杂严重。若重选后直接电选，则因钛铁矿导电性与金红石相近且含量高，会严重污染电选精矿。因此，重力加磁选加静电分选联合工艺方案是按照矿物物理性质差异从大到小排序，逐级分离、逐步提纯的科学流程架构。

我国华南沿海锆钛砂矿的共性是原矿品位偏低，重矿物总量多在2%-6%之间，但有价矿物种类丰富。采用联合工艺可实现一矿多收，以海南文昌某锆钛矿为例，原矿含锆英石2.1%、钛铁矿1.6%、金红石0.4%，经联合工艺处理后分别获得锆英石精矿、钛铁矿精矿和金红石中矿，综合资源利用率显著高于单一重选流程。

二、重力选矿段：预富集与混合重矿物制备

重力选矿在联合工艺中的角色是“预富集和抛尾”。原矿经洗矿、分级、脱泥后，进入螺旋溜槽组进行粗选。该段目标很明确——在保证高回收率的前提下，最大限度抛除轻矿物脉石，将重矿物总量从2%-6%提升至40%-60%，为后续磁电分选创造合格给料条件。

螺旋溜槽粗选采用“一粗一扫一精”的经典结构。粗选螺旋溜槽给矿浓度控制在22%-28%，给矿粒度上限不超过2mm。粗选精矿（重矿物富集产品）进入精选螺旋溜槽进一步提纯，扫选尾矿作为最终尾矿排出。精选溜槽产出的混合重矿物精矿中，重矿物总量可达45%-55%，重矿物作业回收率通常维持在90%以上。需要说明的是，此段不追求单一矿物的高品位，而是追求重矿物群体的整体富集，因此截取器位置适当放宽，确保大部分重矿物被收入精矿。

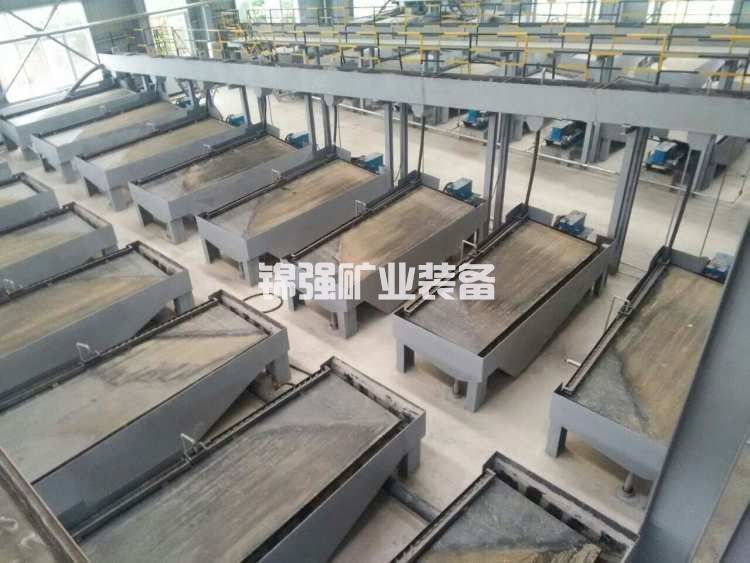

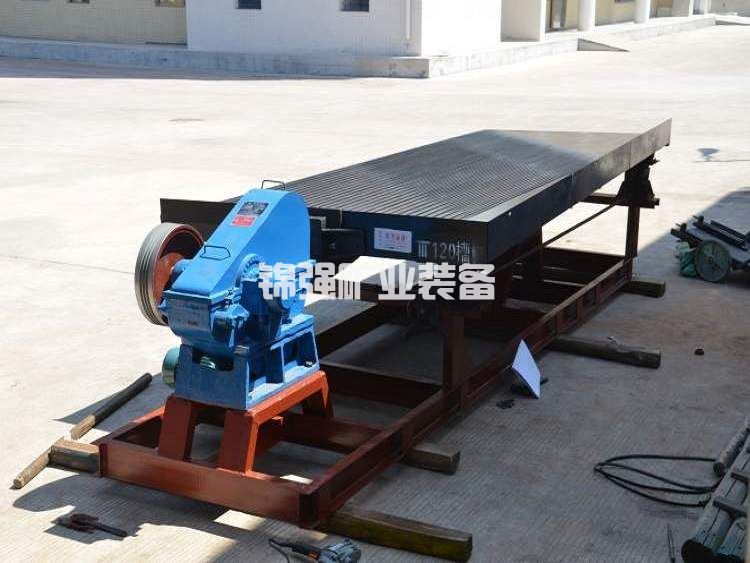

摇床在重选段中承担两项功能。一是对螺旋溜槽粗选的中矿产品进行再选，回收溜槽上因粒度较粗或较细而未有效分选的锆钛颗粒。二是对最终混合重矿物精矿进行最后整饰，进一步剔除残留的轻矿物连生体和细泥絮团。摇床采用细砂刻槽床面，冲次调整至90-110次/分钟，冲程10-12mm，床面横向坡度控制在1.2°-1.8°。经摇床处理后，给入磁选段的混合重矿物精矿品位（重矿物总量）可稳定在55%-62%，且矿浆浓度适宜直接进入磁选作业，无需额外脱水调浆。

三、磁选段：钛铁矿分离与非磁性矿物富集

磁选是联合工艺中承前启后的关键环节。混合重矿物精矿中钛铁矿含量通常占总重矿物的40%-60%，且钛铁矿具强磁性，比磁化系数可达3000-4000×10⁻⁶cm³/g。而锆英石和金红石的比磁化系数仅为50-120×10⁻⁶cm³/g，两者相差两个数量级，这为磁选分离提供了充足的物理基础。

磁选段采用弱磁选加强磁选的两段式设计。第一段为弱磁选，选用筒式永磁磁选机，磁场强度200-300kA/m，主要分离出纯钛铁矿精矿。此段给矿浓度控制在25%-30%，磁选机筒体转速60-80转/分钟。弱磁选可回收钛铁矿总量的80%-85%，得到钛铁矿品位TiO2≥48%的合格精矿产品。

第二段为强磁选，选用高梯度立环磁选机或感应辊式强磁选机，背景磁场强度提升至1000-1200kA/m。强磁选的目标是回收弱磁选尾矿中残留的连生体和微细粒钛铁矿，同时分离出部分弱磁性杂质矿物（如石榴石、角闪石等）。强磁选精矿（磁性产品）返回弱磁选给矿或作为钛铁矿中矿单独销售，非磁性产品则成为锆英石+金红石的混合非磁精矿，进入静电分选段。

值得关注的是磁选过程中的介质堵塞和夹杂问题。当给矿中残留少量微细泥质或石英细粉时，容易在磁选机齿板间隙中沉积，降低分选效率。工程上通常在磁选前增设一道脱泥斗，将-325目超细粒级预先脱除，确保磁选给矿中-200目含量小于5%。实际运行数据表明，这道简单的前置脱泥可使磁选作业回收率提高3-5个百分点。

四、静电分选段：锆英石与金红石最终分离

静电分选是利用矿物导电性差异进行分离的物理选矿方法，在锆钛矿联合工艺中扮演最终分离者的角色。磁选产出的非磁性产品中，锆英石（电阻率>10¹⁰Ω·cm）和金红石（电阻率约10⁴-10⁶Ω·cm）呈现显著的电性差异。当两者通过高压电晕电场和感应电场的复合作用区时，金红石因导电性良好而易吸附电荷并迅速释放，在电场力和离心力作用下脱离辊面进入导电产品收集区。锆英石则因电阻率极高，电荷不易释放，被吸附在辊面随辊筒旋转至后部被刷子刷下，进入非导电产品收集区。

静电分选机选用辊式电选机，配置电晕电极和感应电极的组合结构。工作电压设定在20-35kV之间可调，辊筒转速控制在120-180转/分钟，电极间隙根据给料粒度分布调整在20-40mm范围内。给料前需将非磁性产品加热至80-100℃并保持恒温，以消除矿物表面吸附水膜对导电性测试的干扰。加热处理是电选作业的必要工序，因为在潮湿环境下，矿物表面水膜会显著降低锆英石的表面电阻，使其呈现假导电性，导致分离精度严重下降。

静电分选通常采用一次粗选加一次扫选再加一次精选的三段结构。粗选产出金红石粗精矿和锆英石粗精矿，锆英石粗精矿进入精选段进一步提纯，金红石粗精矿进入扫选段回收其中夹带的锆英石。通过三段电选配合，最终锆英石精矿品位可达到ZrO2≥65%，作业回收率85%-90%；金红石精矿品位TiO2≥90%，作业回收率75%-80%。实际生产中，如果原矿中金红石含量较低（<0.3%），则可将金红石中矿作为副产品合并销售，不必追求过高的金红石单产品位，以免过度分选导致锆英石回收率下降。

静电分选段的操作要点在于电极参数的精细调节。给料粒度越集中，分选效果越佳，因此建议在电选前增加一道0.1mm分级筛，将-0.1mm细粒级单独处理或并入中矿。同时每班需检查电晕针的放电状态和辊筒表面的清洁度，及时清理黏附的粉尘和油污，保证电场分布的均匀性。

五、联合工艺全流程设备配置方案

以下为处理量80-100t/h（原矿）的锆钛矿重力加磁选加静电分选联合工艺整线设备配置。

整线装机总功率约166kW（不含洗矿机和干燥机部分），其中磁选段和干燥段为能耗集中区。选厂布置时应将重选段置于高位平台，利用自流坡度减少矿浆输送泵数量。磁选和电选段则布置在低位平面，便于设备操作维护和设备供电线路敷设。

六、工艺方案对比分析

以下将“重选+磁选+电选”联合工艺与两种常见替代方案进行全面对比。

从资源综合利用角度看，联合工艺的优势在于产品多元化。以年处理60万吨原矿的选厂为例，原矿含锆英石2.0%、钛铁矿1.5%、金红石0.3%，联合工艺每年可产出锆英石精矿（ZrO2≥65%）约11000吨、钛铁矿精矿（TiO2≥48%）约8000吨、金红石精矿（TiO2≥90%）约1350吨，三种产品年总产值较单一重选方案高出约2000万元，多出的产值完全可以覆盖磁选和电选段的设备投资和运行成本。

七、某省滨海锆钛矿联合工艺应用案例

福建省某滨海锆钛矿选厂原采用单一重选工艺，仅能获得锆英石品位ZrO2 52%的混合精矿，大量钛铁矿和少量金红石损失于磁尾和尾矿中。2023年该矿进行工艺改造，引入重选+磁选+电选联合工艺，设计原矿处理能力为100t/h。

改造后全流程运行数据如下：原矿含重矿物总量4.3%（其中锆英石1.9%、钛铁矿1.6%、金红石0.5%，其余为磁铁矿和独居石）。重选段获得混合重矿物精矿产率6.2%，重矿物总量58.3%，重矿物作业回收率92.5%。磁选段从混合重矿物中产出钛铁矿精矿（TiO2 49.2%），钛铁矿作业回收率87.3%。非磁性产品经电选三段分选后，得到锆英石精矿（ZrO2 66.1%），锆英石作业回收率88.6%；同时产出金红石精矿（TiO2 91.3%），金红石作业回收率78.2%。

改造后与改造前对比：锆英石精矿品位从52%提升至66%，售价每吨提高约2200元；新增钛铁矿精矿和金红石精矿两个产品，每年增加产值约1800万元；改造总投资（设备采购+安装+土建调整）约860万元，14个月即收回全部投资。该案例验证了重力加磁选加静电分选联合工艺在低品位伴生锆钛矿资源综合利用方面的经济可行性。

八、工艺运行常见问题与对策

磁选段非磁性产品中钛铁矿残留偏高

该问题通常与磁选机磁场强度衰减或给矿粒度超限有关。永磁磁选机使用3-5年后，磁块会出现不可逆退磁，实际场强衰减幅度可达15%-20%。解决措施是每年使用高斯计检测筒体表面场强分布，当平均值低于初始值90%时，需安排充磁或更换磁组。同时确保给矿经筛分后上限粒度不超过0.6mm，粗颗粒在磁选间隙中易造成机械夹杂。

电选作业锆英石精矿中金红石含量超标

锆精矿中金红石含量应控制在2%以下，超标会直接影响陶瓷釉料等下游应用。原因一是给矿加热温度不足或干燥效果不佳，矿物表面水膜未完全去除。建议干燥机出料温度控制在不低于85℃，并在电选机进料口加装红外测温仪实时监控。原因二是电选机辊筒转速偏慢，导电矿物未获得足够离心力便落入非导电产品区。可将辊筒转速从140转/分钟逐步调高至170转/分钟，观察精矿品质变化，找到最佳转速点。

联合工艺总回收率偏低，尾矿中可见重矿物

该问题往往源自重选段而非磁选或电选段。螺旋溜槽组的给矿浓度和流量波动会造成分选密度界面不稳定，部分重矿物直接进入尾矿槽。工程解决手段是在螺旋溜槽给矿箱前加装恒压稳流装置，并定期检测每台螺旋溜槽尾矿中重矿物含量，发现尾矿带矿异常的溜槽及时调整截取器位置或更换磨损的槽底。稳定重选段的回收率是整个联合工艺的基础，重选回收率一旦低于88%，后续磁选和电选无论如何优化都难以弥补总回收率的损失。

九、结论与技术建议

重力加磁选加静电分选联合选矿工艺是针对滨海锆钛矿资源特点而设计的系统性解决方案。该方案严格遵循矿物物理性质差异逐级分离的原则，利用重选解决脉石抛除问题，磁选解决钛铁分离问题，电选解决锆钛最终分离问题。三重分选手段各司其职、互为补充，形成了从粗到精、从混合到单一的有序分选链条。

对于拟采用联合工艺新建或改造选厂的项目，提出以下具体建议。第一，在流程设计阶段预留中矿循环返回的管路和泵池空间，中矿返回量通常占原矿处理量的5%-10%，合理的循环负荷有助于稳定给矿品位。第二，磁选和电选段务必配置独立的变压器和稳压电源，电压波动超过±5%会明显影响分选指标。第三，建议在重选段增设一台小型试验摇床，每日快速检测螺旋溜槽各截取产品的品位，作为操作调整的依据。第四，如需将您的原矿样进行工艺验证，可将5-10kg代表性矿样寄送至我公司矿物工程实验室，我们将通过小试和中试为您确定最适宜的磁选场强和电选电压参数组合，获取完整的设备选型清单和定制化工艺方案。
