滨海锆矿浓缩整线方案：破解低品位伴生锆资源高效富集难题

核心结论速览

1. 滨海砂矿中锆英石常与钛铁矿、独居石、金红石等重矿物紧密伴生，入选品位普遍低于3%，直接精选成本极高。

2. 浓缩整线方案的核心逻辑是“先脱泥—再分级—后重选”，通过螺旋溜槽与摇床的梯级配合，实现低品位矿物的预富集。

3. 整线集成脱泥斗、分级筛、螺旋溜槽、摇床及脱水设备，可将锆钛混合重矿物回收率稳定在88%-93%。

4. 相较于传统单一重选流程，整线方案可减少30%以上的占地面积，且单位处理量电耗降低约15%。

5. 针对不同粒度组成和矿物解离度，整线方案具备模块化调整能力，适应海滨冲积型、风化壳型等多种砂矿类型。

一、滨海锆矿资源特征与选矿挑战

滨海锆矿主要赋存于海滨砂矿中，锆英石常与钛铁矿、金红石、独居石等重矿物共生。我国华南沿海、海南东部及山东半岛等地均有分布，但多数矿床属于低品位伴生矿，重矿物总量（锆英石+钛铁矿）普遍在2%-5%之间。传统选矿流程往往将脱泥、分级、重选、磁选、电选分段独立设计，导致中间产品转运环节多、跑尾严重。尤其当矿石中含泥量超过15%时，细泥覆盖矿物表面会显著降低重选设备的分选效率。

滨海锆矿浓缩整线方案的设计初衷，正是为了解决低品位砂矿“选别流程长、富集比低、尾矿带矿”三大痛点。该方案将脱水、分级、浓缩、重选四个核心功能段物理串联，通过合理的水量调配和自流坡度设计，减少矿浆在流程中的无序扰动。实际应用中，某海南万宁滨海锆矿采用该整线方案后，入选品位1.8%的原矿经一次粗选螺旋溜槽，可获得重矿物品位12%-15%的粗精矿，富集比达到7-8倍。

二、滨海锆矿浓缩整线方案的技术原理

浓缩整线并非简单地将设备拼凑在一起，而是基于“有序流态化分层”与“干涉沉降”两个核心机理。矿浆以一定浓度给入浓缩脱泥斗后，细粒级泥质在上升水流作用下溢流排出，粗粒重矿物则沉降到底流中。这一步骤对滨海锆矿尤为关键——去除-200目细泥可显著改善后续重选给矿的流动性，同时避免细泥与锆英石表面发生异相凝聚。

随后，脱泥后的底流矿浆进入分级筛，按0.2mm和0.074mm两个关键粒度节点进行切割。锆英石的有效回收粒度范围通常在0.074-0.4mm之间，小于0.074mm的微细粒锆英石在螺旋溜槽上容易进入尾矿，而大于0.4mm的粗粒则需单独处理。分级后的各粒级分别进入不同的螺旋溜槽组，确保每个溜槽的给矿粒度组成相对均匀，这是提高单机处理能力和分选指标的前提。

螺旋溜槽在整线中承担粗扫选任务。矿浆沿螺旋槽向下流动时，重矿物（锆英石比重4.6-4.7，钛铁矿比重4.5-5.0）趋向槽底内缘运动，轻矿物（石英比重2.65）则被推向外缘。通过截取器将内缘重矿物精矿带引出，即获得混合重矿物粗精矿。值得注意的是，螺旋溜槽的精矿品位一般不超过20%，其优势在于大处理量（单台Φ1200mm螺旋溜槽处理量可达4-6t/h）和低运行成本。

摇床则承担精选和扫选的双重角色。螺旋溜槽的粗精矿经调浆后进入摇床，床面往复运动带来的剪切作用进一步强化重矿物与脉石的分离。对于滨海锆矿，采用刻槽床面可有效捕获0.074-0.1mm粒级的微细粒锆英石，摇床精矿中锆英石品位可提升至45%-55%，为后续磁选、电选提供合格给料。

整线通过水量平衡和浓度梯级控制，实现各设备之间矿浆浓度的自然衔接：脱泥斗作业浓度控制在25%-30%，螺旋溜槽适宜给矿浓度20%-25%，摇床给矿浓度则需降至15%-20%。每个环节的浓度参数通过调节补水点和底流排放口开度来协同控制，这是整线方案区别于分段独立设计的核心差异点。

三、滨海锆矿浓缩整线标准工艺流程

整线流程按照“五段—闭路”结构组织，以下以入选粒度0-2mm、含泥量18%、重矿物总量3.2%的典型滨海砂矿为例进行说明。

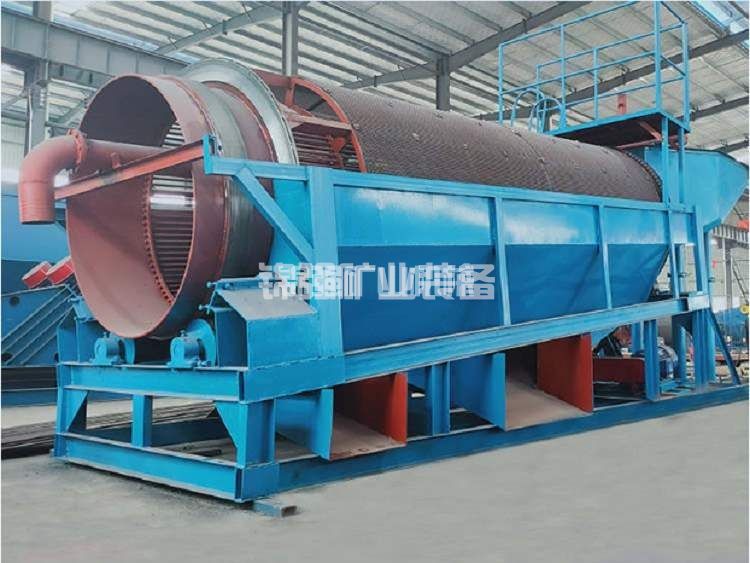

第一段：原矿浆化与隔渣。采掘运回的砂矿经高压水枪冲采或搅拌槽制浆后，矿浆浓度调至30%-35%。首先通过格栅筛或圆筒筛去除+2mm的砾石、贝壳碎片及植物根系，防止堵塞后续管道和设备。隔渣筛下矿浆自流进入缓冲池，池内设搅拌装置防止矿物沉降板结。

第二段：脱泥与分级。缓冲池矿浆泵入水力旋流器组或脱泥斗，进行第一次脱泥作业，溢流携带-200目细泥进入尾矿浓密机，底流（+200目）进入双层直线振动筛。上层筛网孔径0.6mm，下层筛网孔径0.12mm，将物料分为+0.6mm粗砂、0.12-0.6mm中砂和-0.12mm细砂三个粒级。其中+0.6mm粗砂中锆英石含量较低，可经单独的重选设备回收后作为尾矿抛弃；0.12-0.6mm和-0.12mm粒级分别进入不同的螺旋溜槽重选系统。

第三段：螺旋溜槽粗扫选。中砂和细砂两个系统的螺旋溜槽采用不同的溜槽参数：中砂系统选用直径1200mm、螺距720mm、4圈的标准螺旋溜槽；细砂系统则选用直径1000mm、螺距540mm、5圈的细砂专用螺旋溜槽。每组溜槽按“一粗一扫”配置，粗选精矿进入下一段摇床精选，扫选精矿返回粗选给矿，扫选尾矿作为最终尾矿排出。该段可获得重矿物品位12%-18%的混合粗精矿，重矿物作业回收率可达92%-95%。

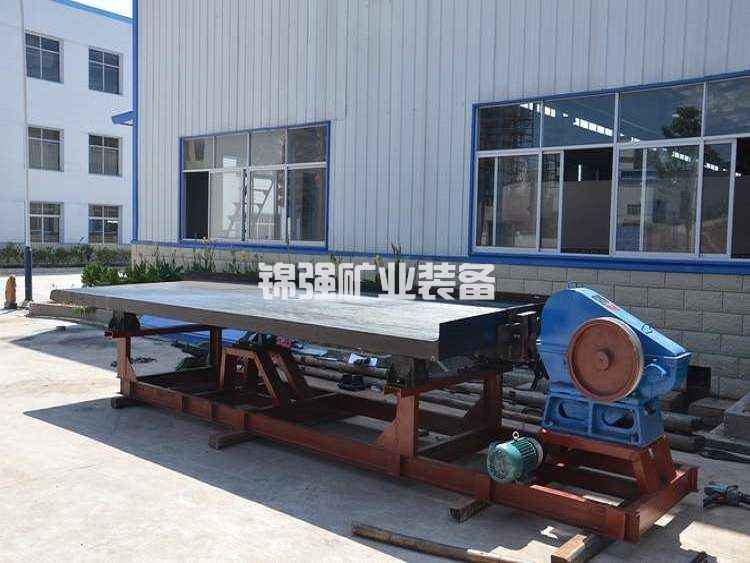

第四段：摇床多段精选。螺旋溜槽混合粗精矿经浓缩斗脱水后，给入双层或三层摇床进行精选。摇床采用80-120次/分钟的冲次和10-15mm的冲程，床面横向坡度可调。精选摇床产出最终锆钛混合精矿（锆英石+钛铁矿品位≥50%）、中矿和尾矿。中矿返回螺旋溜槽扫选段再选，形成闭路循环。对于含独居石较高的矿样，可在摇床精选段增设磁选机，提前分离磁性矿物。

第五段：精矿脱水与尾矿处理。摇床精矿矿浆浓度约10%-12%，采用浓缩机+陶瓷过滤机联合脱水，最终精矿含水率控制在8%以下，满足包装运输要求。摇床尾矿和脱泥溢流合并进入尾矿浓密机，底流经压滤机脱水后干堆，溢流水返回生产循环使用。整线工艺水回用率可达85%以上，有效降低外部补水量。

四、方案对比：整线集成与传统分段流程

以下从设备配置、占地面积、操作定员、指标稳定性四个维度，对滨海锆矿浓缩整线方案与传统分段重选流程进行量化对比。

需要特别指出的是，传统分段流程中各单元之间由独立泵池和管道连接，中间产品存放和转运环节多，管理难度大。而整线方案通过高位差自流衔接和集中泵站设计，最大程度减少了中间缓冲环节，这也是其回收率稳定在较高区间的根本原因。

五、整线关键设备配置与技术参数

以下为处理量80-120t/h滨海锆矿浓缩整线方案的推荐设备配置清单及关键参数。

设备配置的核心在于螺旋溜槽组的台数和布置方式。以处理量100t/h、给矿浓度22%计算，单台Φ1200螺旋溜槽的处理能力约为4.5t/h（按干矿计），粗选段配置24台可满足108t/h的处理需求，留有一定富余量。细砂系统因粒度细、沉降速度慢，单机处理能力降至2.5-3t/h，故16台Φ1000溜槽的总处理量约为44t/h，与细砂产率相匹配。

摇床配置方面，螺旋溜槽产出的粗精矿产率约为原矿的5%-7%，即每小时产出5-7吨粗精矿。单台双层6-S摇床处理粗精矿能力约为0.8-1.0t/h，配置8台摇床足以保证精选段顺畅运行。实际生产中可根据粗精矿产率波动调整摇床开台数量，灵活应对原矿性质变化。

六、经济分析与投资回报测算

以海南省某滨海锆矿项目为例，原矿处理量100t/h，年运转300天、每天20小时，年处理原矿60万吨。原矿中锆英石品位1.8%、钛铁矿品位1.2%，经浓缩整线方案处理后，可获得锆英石品位48%、钛铁矿品位42%的混合精矿，锆英石作业回收率91.2%，钛铁矿作业回收率89.7%。

投资构成：整线设备购置费用约385万元，土建及钢构平台约95万元，管道、阀门及仪表约55万元，安装调试费约45万元，技术许可及设计费约30万元，合计总投资约610万元。

运行成本：电耗按3.7kWh/t原矿、电价0.65元/kWh计算，吨矿电费2.41元；衬板、润滑油、筛网等易耗件吨矿消耗约0.85元；操作及维修人员12人，人均年薪8万元，吨矿人工成本约3.2元；总吨矿生产成本约6.46元。

收益测算：年产出锆英石精矿（按48%品位折算，其中锆英石含量约91%）为600000×1.8%×91.2% = 9849.6吨，按锆英石精矿市场均价8500元/吨（ZrO2≥65%）计算，锆英石产品年产值约8372万元；副产品钛铁矿精矿年产量约600000×1.2%×89.7% = 6458.4吨，按钛铁矿精矿市场均价1350元/吨计算，年产值约872万元。合计年产值约9244万元。

扣除年生产成本（6.46元/吨×60万吨=387.6万元）和折旧摊销（按10年直线折旧，年折旧61万元）后，年税前利润约8795万元。静态投资回收期约为0.8个月，即设备投产后不足1个月即可收回全部投资。该测算基于2025年市场价格水平，实际收益需结合当期精矿价格和运费综合评估。

七、常见技术问题与工程对策

问题一：原矿含泥量波动大，脱泥斗溢流跑粗严重

滨海砂矿的含泥量受开采位置和潮汐层位影响，波动范围常在10%-30%之间。当含泥量骤增时，脱泥斗内矿浆黏度上升，粗颗粒重矿物沉降受阻，易随溢流排出造成金属流失。工程对策是在脱泥斗前增设缓冲搅拌槽，通过调整搅拌转速和补加水流量来稳定给矿浓度；同时在脱泥斗内部安装倾斜板组，缩短颗粒沉降距离，提高细泥溢流分级效率。对于含泥量持续高于25%的矿段，建议在脱泥斗前加设水力旋流器组进行预脱泥。

问题二：螺旋溜槽精矿品位不稳定，时常出现“跑黑”现象

“跑黑”指螺旋溜槽尾矿中可见明显黑色重矿物带，表明重矿物未被有效截取。主要原因有三：给矿浓度波动超过±3%、螺旋槽底部分选面磨损、截取器位置不当。解决方案是安装浓度计和电磁流量计，将给矿浓度和流量信号接入自动控制系统，通过PID调节补加水阀门开度；每两周检查一次螺旋槽底部的聚氨酯耐磨层，磨损超过1.5mm时及时更换；同时根据精矿品位监测结果，每周微调截取器径向位置。

问题三：摇床床面水膜分布不均，精矿带收窄困难

该问题通常由给矿浓度过低（<12%）或床面横向坡度不当引起。浓度过低时矿浆在床面流速过快，重矿物尚未充分分层便已进入尾矿端；横向坡度过陡则精矿带向传动侧偏移，过缓则精矿带展宽混杂。建议将摇床给矿浓度严格控制在15%-18%之间，并设置每个床面的横向坡度独立调节装置，根据当日精矿检测结果以0.5°为单位微调，直至精矿带收窄至15-20cm宽度。

八、结论与工程建议

滨海锆矿浓缩整线方案通过脱泥、分级、重选的梯级配合，有效解决了低品位伴生锆资源回收率低、流程管理复杂的行业共性问题。实践表明，该方案可使混合重矿物作业回收率达到88%-93%，精矿品位较传统分段流程提高5-8个百分点，同时减少设备占地面积约30%、降低电耗约15%。整线方案的核心工程要点可归纳为以下四点：

第一，重视脱泥环节的工艺效果，将-200目细泥去除率控制在85%以上，这是保证后续重选设备正常分选的前提条件。第二，严格按0.2mm和0.074mm进行粒度分级切割，不同粒级采用不同结构参数的螺旋溜槽，避免粗细粒级相互干扰。第三，建立水量平衡和浓度梯级控制体系，确保各段作业浓度与设备最佳工况相匹配。第四，闭路循环设计不可或缺，摇床中矿和部分扫选精矿必须返回流程再选，才能实现回收率的最优。

对于计划新建或改造滨海锆矿选厂的企业，建议在方案设计前开展系统的矿物工艺学研究，查明矿石中锆英石的嵌布粒度、解离度及主要伴生矿物种类。将您的矿石基本数据（品位、粒度组成、重矿物含量、矿物解离度）发给我们，获取针对性的定制化整线配置方案和设备清单。在设备选型阶段适当预留10%-15%的处理能力余量，以应对矿石性质的自然波动，确保长期稳定运行。
