锆英砂摇床设备：一文说透选型、操作与常见问题

先说答案：摇床是锆英砂选矿流程中承上启下的核心设备——它接在螺旋溜槽后面，把粗精矿从20%-40%的品位提升到55%-65%，同时把尾矿抛弃掉。单台6-S摇床处理量0.5-1.5吨/小时，富集比高达30-50倍，是目前锆英砂精选环节最成熟、最可靠的重选设备。

但客户经常问我：摇床和螺旋溜槽有什么区别？买多大床面的？为什么我的摇床跑不好？今天把这些问题一次性说清楚。

本文回答这7个问题

• 锆英砂为什么要用摇床？螺旋溜槽不行吗？

• 6-S摇床和云锡摇床怎么选？

• 摇床能选到多少品位？

• 给矿浓度、冲程、冲次调多少合适？

• 为什么我的摇床矿带走不好？

• 一台摇床占地多大？能处理多少料？

• 锆英砂摇床多少钱一台？






问题一：锆英砂为什么要用摇床？螺旋溜槽直接选不行吗？

这个问题每个客户都会问。我直接说：不是不行，是摇床做的是螺旋溜槽做不了的事。

螺旋溜槽擅长的是“粗选富集”——把大量轻矿物石英、长石一次性甩掉，把重矿物集中起来。它的优点是处理量大、不耗电、操作简单。但缺点是分选精度不够高。

摇床正好反过来：处理量小，一台摇床顶多1.5吨/小时，螺旋溜槽能到30-60吨/天，但分选精度极高，富集比能达到30-50倍。

说人话就是：
螺旋溜槽：大量甩尾矿，把品位从1%-3%提到15%-40%
摇床：精细分离，把品位从15%-40%提到55%-65%

两者是串联关系，不是替代关系。典型的锆英砂选矿流程是这样：

原矿 → 筛分脱泥 → 螺旋溜槽粗选 → 摇床精选 → 磁选电选提纯 → 锆英砂精矿

山东省某锆钛矿，原矿品位2.8%，先用螺旋溜槽粗选到22%，再上摇床精选到58%，最后过一遍磁选和电选，最终锆英砂精矿品位达到66.5%。没有摇床这一步，品位根本拉不上去。

问题二：6-S摇床和云锡摇床怎么选？

市面上锆英砂选矿用的摇床主要有两种：6-S摇床和云锡摇床，也叫云锡式摇床。直接给你对比清楚。

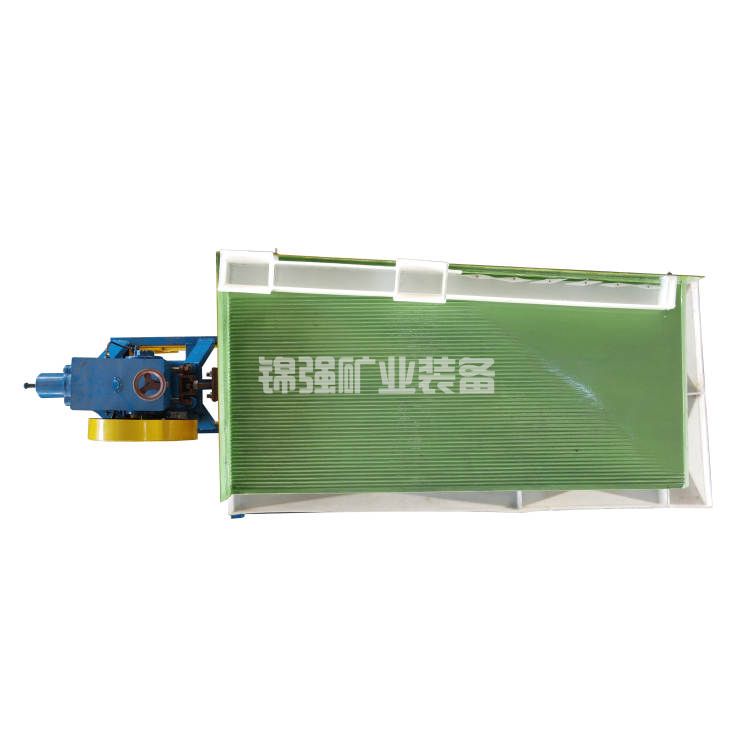

6-S摇床的床面是长方形的，尺寸约4500乘1850毫米，处理粒度范围2到0.074毫米，处理量每小时0.5到1.5吨，分选精度高，适合粗粒和中粒锆英砂。

云锡摇床的床面是梯形的，精矿端较窄，尺寸约4500乘1500毫米，处理粒度范围0.5到0.037毫米，处理量每小时0.3到0.8吨，分选精度更高，适合细粒和微细粒锆英砂。

我的建议很简单。如果锆英砂粒度在0.1毫米以上，用6-S摇床，处理量大，够用了。如果粒度在0.074毫米以下，或者对精矿品位要求极高要65%以上，选云锡摇床，分选更精细。

国内大型锆英砂选厂，比如福建、海南的矿山，多数用6-S摇床，因为产量大、皮实耐用。实验室或者处理细粒矿的，云锡摇床更合适。

补充一句：还有一种超大型摇床，床面6米长，单台处理量能到10-50吨/小时，适合大规模生产。但锆英砂精选环节一般不需要这么大，那是给砂金矿、锡砂矿用的。

问题三：摇床能把锆英砂选到多少品位？

直接给数据，按典型流程走。

一次摇床精选，给矿品位20%-30%，精矿品位可达45%-55%，尾矿品位可控制在3%以下。

两次摇床精选，一粗一精，精矿品位可达55%-62%。

摇床加磁选加电选联合，最终锆英砂精矿品位可达65%-68%，达到一级品标准，也就是氧化锆加氧化铪含量大于等于65.5%。

有一个点要讲清楚：摇床本身就能出高品位精矿，但锆英砂里常伴生金红石、钛铁矿，它们的比重和锆英砂接近，单靠摇床分不开。所以摇床后面通常还要接磁选和电选。

但摇床的价值在于：它可以把尾矿甩得很干净。这是螺旋溜槽做不到的。螺旋溜槽出来的尾矿可能还含3%-5%的重矿物，摇床出来的尾矿可以做到1%以下。

举个例子。广西某锆英砂厂，给摇床的品位是28%，摇床选出来的精矿品位53%，尾矿品位只有1.2%。如果不要摇床，直接用螺旋溜槽多选一遍，精矿品位只能到42%，尾矿还有4%的流失。摇床在这里省下来的就是钱。

问题四：给矿浓度、冲程、冲次这些参数调多少合适？

这是操作层面的核心问题。直接给一套参考值，你先按这个调，再根据现场微调。

给矿浓度控制在20%到30%之间。浓度太低，低于15%，矿浆太稀，重矿物被冲走了，回收率下降。浓度太高，超过35%，矿浆太稠，分选不清，精矿品位下降。最佳点一般在25%左右。

冲程也就是行程，在10到22毫米之间。处理粗粒大于0.2毫米或处理量大时，用大冲程15到22毫米。处理细粒小于0.1毫米或要求高品位时，用小冲程10到15毫米。

冲次也就是频率，在240到360次每分钟之间。粗粒用低冲次240到280，给重矿物足够时间沉降。细粒用高冲次300到360，让轻矿物尽快被水冲走。

横向坡度在2度到5度之间。坡度越大，水流越快，尾矿跑得快，但精矿品位可能下降。坡度越小，水流越缓，精矿品位高，但处理量下降。一般从3度开始调。

冲洗水量要根据床面情况看。标准是床面上能看见清晰的水纹，精矿带和尾矿带界限分明。水太少，矿带分不开；水太多，精矿被冲进尾矿。

很多客户问有没有万能参数。没有。每种矿不一样。但你可以用这个办法快速找到最佳参数。

先固定给矿浓度25%、冲程15毫米、冲次280、坡度3度。然后单变量调整——先调坡度，找到矿带分得最清楚的那个角度；再调冲次，找到精矿品位最高那个点；最后微调给矿浓度。两个小时就能搞定。

问题五：为什么我的摇床矿带走不好？

这个问题客户问得最多。设备一样，参数一样，就是跑不出效果。说实话，90%的情况是这五个原因之一。

第一，给矿粒度太宽。摇床对粒级范围有要求，最好控制在3到4倍以内。比如0.074毫米到0.3毫米。如果你的给矿从0.05毫米到1毫米都有，细颗粒会粘在粗颗粒上，分选效果一塌糊涂。解决方法是前端加分级，用振动筛或水力旋流器。

第二，给矿量不稳定。摇床最怕给矿忽大忽小。给矿量大时，床面来不及分选，精矿里混尾矿；给矿量小时，床面跑空，效率低。加一个缓冲箱或者用小流量泵稳定给料，问题基本能解决。

第三，床面没调平。很多人只调横向坡度，忽略了纵向水平。摇床的纵向水平要求很严，床面尾部要比头部低一点点，大约3到5毫米。用水平仪量一下，差太多的要垫。

第四，床条磨损了。摇床床面上的床条，也叫来复条，是关键部件。用久了高度变低、棱角磨圆，分选效果就会变差。检查方法：看精矿带是不是变宽了、边界模糊了。6-S摇床的床条高度从给矿端的8毫米逐渐降到尾矿端的0.5毫米。磨损严重就换床面或者翻新床条。

第五，矿浆中有细泥。细泥，也就是负200目0.074毫米以下，含量高时会在床面上形成一层泥膜，破坏水流的层流状态，重矿物下不去。解决方案是前端加脱泥斗或者螺旋分级机，把细泥先排掉一部分。

广东省某客户，摇床怎么调都跑不出品位，精矿只有38%。我们去现场一看，给矿里负200目细泥占了25%。加了一台脱泥斗后，细泥降到8%，精矿品位直接跳到54%。

问题六：一台摇床占地多大？能处理多少料？

6-S摇床标准型，床面尺寸4500乘1850毫米，整机占地大约长5.5米、宽2.5米、高1.2米。加上操作通道和检修空间，建议留6米乘3米。处理量每小时0.5到1.5吨，电机功率1.1到2.2千瓦。

云锡摇床，床面尺寸4500乘1500毫米，整机占地大约长5.5米、宽2.2米。处理量每小时0.3到0.8吨。

多台布置时，大型选厂一个摇床车间可以放几十台甚至上百台。福建省某选厂新建的摇床车间，一次就装了200台摇床。布置方式是背靠背排成两排，中间留操作通道，这样最省地方。200台6-S摇床的车间，大约需要120米长、30米宽。

问题七：锆英砂摇床多少钱一台？

直接给价格区间，但注意不同厂家、不同配置差异很大，仅供参考。

6-S摇床标准型玻璃钢床面，大约1.5万到3万元一台。便宜的用普通玻璃钢床面，耐磨层薄。贵的用加厚聚氨酯耐磨床面，寿命长2到3倍。

云锡摇床，大约2万到4万元一台。

超大型摇床6米床面，大约5万到10万元一台。

全套配置含床面、床头、机架、给矿箱、接矿槽，在上述价格基础上加3000到5000元。

采购建议我直接说。预算紧、用2到3年就换，普通玻璃钢床面够用。长期生产、处理磨蚀性强的矿，多花30%买加厚耐磨层，综合成本更低。

最重要的一点：买摇床不是买床面，床头的质量才是关键。床头就是传动机构，精度差的话冲程冲次不稳定，床面再好也选不出来。床头要选铸造件、加工精度高的。

江西省某矿，图便宜买了一台1.2万的摇床，用了三个月床头就坏了，配件还买不到，整台报废。后来换了一台2.5万的品牌机，用了三年没出过大问题。

客户最常追问的3个细节

第一个追问：摇床能处理多大粒度？

上限2毫米，下限0.037毫米。最佳区间0.074毫米到0.5毫米。太粗的颗粒会在床面上跳，分选不清；太细的容易随水流跑掉。前端要配筛分和分级。

第二个追问：摇床和螺旋溜槽哪个先哪个后？

永远是螺旋溜槽在前，摇床在后。螺旋溜槽做粗选，把重矿物富集到15%-40%；摇床做精选，把品位提到55%以上。反过来不行——摇床处理不了大量低品位原矿，成本太高。

第三个追问：实验室摇床和工业摇床一样吗？

原理一样，尺寸不一样。实验室摇床床面小，大约1.1米乘0.5米，处理量每小时0.1到0.3吨，用来做选矿试验、确定参数。工业摇床是生产用的，床面大得多。建议先拿矿样做实验室摇床试验，确定最佳参数再上工业设备，避免走弯路。

一句话记住核心

锆英砂摇床设备是做精细分离的，接在螺旋溜槽后面，把粗精矿从20%-40%提到55%-65%。给矿浓度25%、粒级窄、床面调平、给料稳定——这四条做到了，摇床不会让你失望。
