炉渣处理线设备清单

炉渣处理线设备清单，采购方拿到手的时候，最容易犯的错是只看主机不看辅机、只看设备不看接口。一条完整的线，主机决定产能和产品指标，辅机决定能不能连续跑，接口件决定装上去顺不顺。清单不全，报价看着低，后期加钱的地方多；清单列全了，各段设备匹配才有依据。这篇按料流顺序把设备清单捋一遍，说清楚每台设备干什么活、清单里该注明什么、哪些容易被漏掉。

先说三个重点。设备清单按料流顺序列，从给料机到除尘系统，一段不能少。每台设备除型号外，要注明规格、关键配置、材质、电机品牌，只写型号的清单没法比价也没法验收。非标件和接口件要单独列清单，这些是后期加钱和扯皮的高发区。

给料和破碎段

给料机。炉渣进线第一台设备，把渣子均匀连续送进破碎机。板式给料机适合大块多、含水高的渣子，振动给料机适合粒度已经比较均匀的。清单注明槽体宽度、给料能力、电机功率、调速方式。调速优先选变频，给料量跟着破碎机电流调。

格筛。给料机前面或者上方，把超径料截住，别让大块直接进破碎腔。清单注明筛孔尺寸、材质、安装角度。格筛看着简单，漏了它破碎机堵料和耐磨件消耗都会上去。

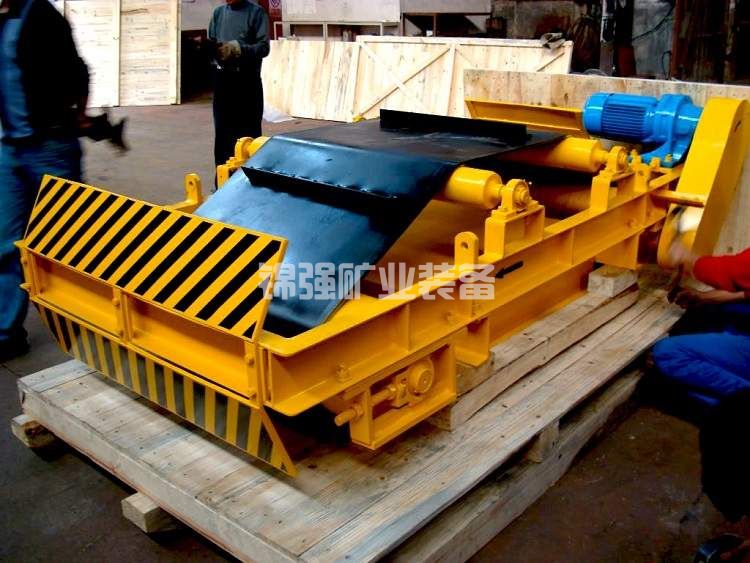

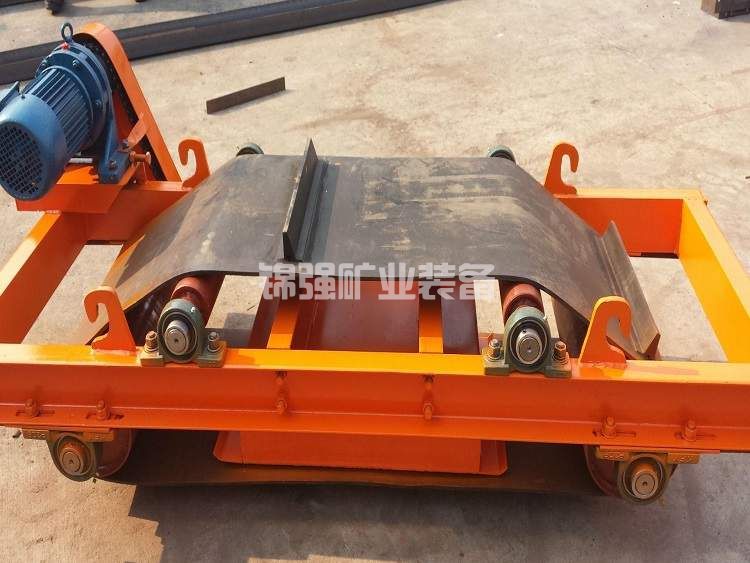

除铁器。破碎机前一道，把铁丝铁片吸走，保护破碎腔和后面磁选机。清单注明型式（永磁或电磁）、悬挂高度、磁场强度、配套皮带宽度。

破碎机。把渣子碎到洗矿机能处理的粒度。颚破适合大块多、杂物多的场合，锤破适合块度中等、含铁量低的渣子。清单注明进料口尺寸、最大进料粒度、排矿口调节范围、处理能力、电机功率、破碎比。排矿口调节方式优先选液压或者垫片可调。

洗选和筛分段

圆筒洗矿机。整条线的核心设备，靠筒体旋转加高压水冲，把渣块表面的细粉、泥膜和可溶盐剥下来。清单注明筒体直径、筒体长度、倾角可调范围、转速、电机功率、处理能力、耗水量、喷淋水压、喷淋分区方式、筛孔段孔径和位置。衬板固定方式要注明，焊接压板在炉渣工况下比沉头螺栓可靠。

振动筛。洗后的渣子按粒度分开。圆振做粗分级，直线筛做细分级和脱水。清单注明筛面尺寸、筛孔尺寸、振幅、频率、筛面倾角、电机功率、处理能力、筛网材质。筛网优先聚氨酯，防堵耐磨。振幅频率选可调的，渣性变化时能现场调。

脱水筛。成品渣过一道脱水筛，把表面水脱掉，含水率降下来才能堆存、装车、进建材厂。清单注明筛面尺寸、筛孔尺寸、振幅、筛面材质。筛面选聚氨酯或者不锈钢楔形网，脱水效果好、寿命长。

磁选和脱水段

磁选机。把铁从渣里分出来。粗选用高场强、大滚筒机型收粗粒铁，扫选用高梯度或者细粒磁选设备扫细粒铁。清单注明磁场强度、滚筒直径、滚筒长度、滚筒转速调节方式、给矿浓度适应范围、处理能力、电机功率。给矿浓度适应范围容易被忽略，范围窄的机型运行中稍微波动就分选不好。

浓缩机。洗矿废水里的细泥沉降，上清液回洗矿机用，底流进压滤机。清单注明直径、深度、单位面积处理量、底流浓度、耙架扭矩、进料方式。进料方式选多点给料比中心筒给料沉降效率高。

压滤机。底流压成泥饼。清单注明过滤面积、滤板数量、滤板尺寸、进料压力、滤饼含水率。过滤面积按底流量和压滤周期定，面积不够压滤周期拉长，水循环变慢。

絮凝剂添加系统。浓缩池进料管上加药，让细泥快速沉降。清单注明加药泵型号、加药点位置、配套搅拌桶。这一项常被漏掉，漏了浓缩池跑浑，回水不敢多用。

输送和除尘段

皮带输送机。连接各段设备。清单注明带宽、带速、输送能力、电机功率、倾角、长度。带宽按最大处理量和最大块度定，块度大的带宽要够。溜槽角度给足，转运点加密闭和抽风。

溜槽和料斗。设备之间的连接件，非标件。清单注明材质、厚度、角度、耐磨衬板材质、检修门位置。这些看着零碎，出问题就是堵料、撒料的事。

密闭罩。破碎机、振动筛、皮带转运点的密闭。清单注明罩体材质、密封方式、软帘材质、检修门。密闭罩做严实比加大风机风量管用。

除尘系统。破碎、筛分、转运是重点产尘点。清单注明除尘器型式、处理风量、过滤面积、过滤风速、滤袋材质、排放浓度、风机功率、管道规格、抽风点位置和数量。滤袋材质按含水率选防水防油型。管道尽量垂直或者大角度倾斜，水平段越短越好。

灰仓和卸灰装置。除尘器收集下来的灰要定期卸。清单注明灰仓容积、卸灰方式、仓顶除尘器或者呼吸阀、装车点喷雾或者密闭装车头。

电气控制和检测仪表

电气控制柜。各段设备的启停控制、联锁保护、变频器。清单注明控制柜数量、主要元件品牌、变频器配置、联锁逻辑说明。

变频器。给料机、破碎机、洗矿机、磁选机滚筒配变频。清单注明适配电机功率、品牌、控制方式。

在线检测仪表。给料量用皮带秤，料层厚度用超声波或者雷达，矿浆浓度用密度计，洗矿废水悬浮物用浊度计。清单注明仪表型号、安装位置、量程、输出信号。检测点不用铺满全线，卡在几个关键节点上就够。

操作平台和检修通道。设备周围的操作平台、爬梯、护栏、检修空间。清单注明材质、尺寸、防腐方式。这一项容易在报价里被简化，简化了运行维护不方便，检修时停机时间长。

清单里该注明什么，怎么防止漏项

每台设备除型号外，至少注明五样：规格参数、关键配置、材质、电机和减速机品牌、数量。只写型号的清单，报价没法比，到货没法验收。

关键配置要具体到能验收的程度。洗矿机注明筒体钢板厚度、衬板材质和固定方式、喷淋分区数；振动筛注明筛网材质和品牌、振动电机品牌；磁选机注明磁块材质、滚筒加工精度。配置写得越具体，后期扯皮越少。

非标件单独列清单。溜槽、料斗、密闭罩、管道连接件、操作平台，逐项列材质、尺寸、数量、谁供谁装。非标件混在设备清单里容易被漏，单独列出来逐项确认。

接口参数单独列一张表。设备之间的进出料口尺寸、处理量、电机功率、控制接口、水电气接口位置和参数，各家设备厂家签字确认。接口表是安装阶段扯皮的依据。

备件清单附上。易损件里破碎机耐磨件、筛网、洗矿机衬板、磁选机磁块，注明材质、规格、建议库存数量。首批备件含不含在报价里，单独注明。

服务范围单独列。工艺设计、安装指导、调试培训、达产考核、质保期、售后响应，逐项注明含不含、时长、费用。服务范围不列清楚，报价没有可比性。

清单拿到手怎么核

第一核完整性。按料流顺序从给料机到除尘系统逐段对，缺哪段补哪段。水处理和除尘最容易在低价报价里被切出去，切出去了接口责任要写明。

第二核配置明细。每台设备的关键配置跟你的需求对一遍，配置低了的标出来，看能不能接受或者要求升级。配置低报价低是正常的，要看低出来的部分影响不影响运行。

第三核非标件。非标件清单逐项对，含不含、谁供谁装、材质厚度写没写清。非标件另算的，让厂家把估价附上。

第四核接口参数。接口表有没有、参数全不全、跟现有设备或者前后设备对不对得上。接口对不上，现场改溜槽、改基础、改管道，改造费用和时间加起来，报价的低就打了折扣。

第五核服务范围。服务范围表逐项对，工艺设计深度、调试时长、培训内容、质保条款、售后响应，含和不含价格差不少。只比设备价格不比服务，容易选到设备便宜但服务缩水的。

炉渣处理线设备清单，核心是列全、写细、分清责任。清单越细，报价越可比，到货验收越有依据，后期扯皮越少。如果你正在要清单或者审清单，先把渣样数据、处理量要求、目标产品、现场条件整理好，让厂家按整线范围列明细，把非标件、接口参数、服务范围单独列出来，比拿一张只有主机型号的清单靠谱
