锆钛砂矿重力加磁选加静电分选联合选矿方法：三段梯次分选的技术原理与实践应用

锆钛砂矿重力加磁选加静电分选联合选矿方法：三段梯次分选的技术原理与实践应用

本文速览

锆钛砂矿重力、磁选和静电分选联合选矿方法是一种基于矿物密度、磁性和导电性差异的纯物理分选技术体系，通过重选预富集、磁选分组除杂、静电分选最终分离三个阶段，实现从低品位原矿到高品位单一精矿的逐步提纯。重力分选利用锆英石、钛铁矿与脉石石英之间1.8到2.0的比重差，以螺旋溜槽加摇床为核心设备，完成大规模抛尾和预富集。磁选利用钛铁矿与锆英石之间30到50倍的比磁化系数差异，以弱磁选加强磁选两段结构，将钛铁矿和独居石作为独立产品分离。静电分选利用金红石与锆英石之间4到6个数量级的电阻率差异，以高压电选机完成锆英石与金红石的最终分离。三段联合选矿方法覆盖从原矿到最终精矿的全流程。莫桑比克楠普拉省某滨海型锆钛矿采用该联合方法，获得锆精矿氧化锆含量60.20%到65.02%，回收率77.71%。

为什么必须采用联合选矿方法

锆钛砂矿的矿物组成非常复杂。主要矿物包括锆英石（ZrSiO₄）、钛铁矿（FeTiO₃）、金红石（TiO₂）、独居石（(Ce,La)PO₄）和磁铁矿（Fe₃O₄）。这五种矿物在三个物理维度上的差异如下：锆英石密度4.6到4.7，比磁化系数低，电阻率高，不导电；钛铁矿密度4.5到5.0，比磁化系数中高，电阻率中低，导电；金红石密度4.2到4.3，比磁化系数低，电阻率低，导电；独居石密度4.9到5.5，比磁化系数中等，电阻率低，不导电；磁铁矿密度5.17，比磁化系数高，电阻率低，导电。

单一选矿方法在这个体系面前完全失效。重选能利用密度差把石英（2.65）和重矿物（4.2到5.5）分开，但锆英石和钛铁矿的密度差只有0.1到0.4，重选无法有效分离。磁选能利用比磁化系数差异把钛铁矿和磁铁矿吸走，但锆英石和金红石都没有磁性，磁选对它们无能为力。静电分选能利用导电性差异把金红石和锆英石分开，但入料中如果混有大量石英，石英作为绝缘体会严重干扰电场分布，如果混有钛铁矿，钛铁矿的导电性与金红石相近但含量更高，会污染金红石精矿。

三种方法梯次配合才能解决问题。先用重选把石英等轻矿物大规模抛尾，降低后续设备的处理负荷。再用磁选把钛铁矿和磁铁矿作为独立产品分离，同时为静电分选扫清磁性矿物的干扰。最后用静电分选利用导电性差异完成锆英石和金红石的最终分离。

重力分选段：大规模抛尾与预富集

重力分选段的任务是以最低成本把占原矿85%到95%的石英、长石等轻脉石甩掉，把重矿物总量从2%到8%提升到40%到60%。重力分选之前必须完成洗矿脱泥和分级作业。原矿中的黏土若不预先清除，会在螺旋溜槽的流膜中悬浮，显著降低轻重矿物的沉降速度差。圆筒洗矿机配合高压喷淋水是最常用的洗矿设备，洗净率要求不低于85%。脱泥采用水力旋流器组，脱除0.045mm以下的细泥，脱泥效率不低于85%。

脱泥后的物料按粒度分级，0.12到0.6mm中砂是最优回收粒级，占全粒级分布的70%到80%。螺旋溜槽是粗选段的主体设备，按一粗一扫两级作业配置。给矿浓度控制在24%到28%。粗选溜槽以回收率为优先，截取位置适当放宽。扫选溜槽处理粗选尾矿，扫选精矿返回粗选构成闭路循环。粗选段抛尾率70%到80%，重矿物回收率90%到95%。

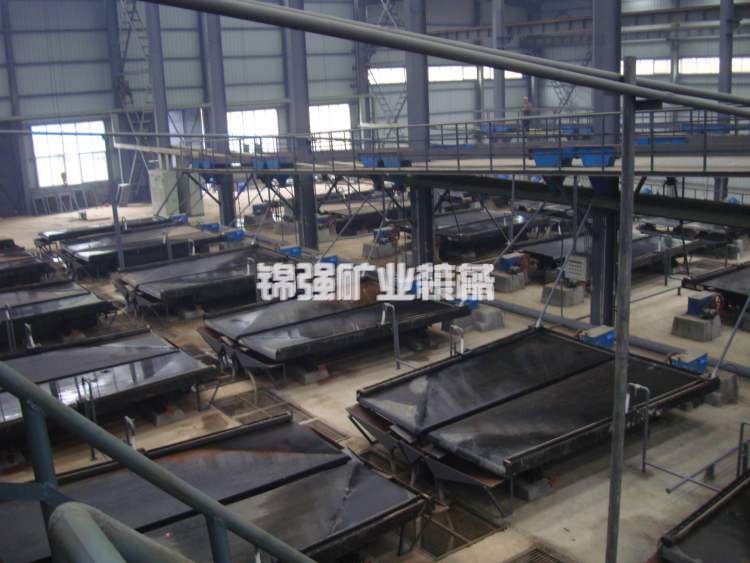

摇床是精选段的主体设备，采用一粗一精作业结构。螺旋溜槽粗精矿进入摇床粗选，产出精矿带、中矿带和尾矿带。精矿带进入摇床精选段，中矿带返回重选流程，尾矿带与螺旋溜槽扫选尾矿合并。摇床的操作参数根据入料粒度调整。中砂粒级给矿浓度20%到25%，冲程12到14mm，冲次95到105次/分钟。细砂粒级给矿浓度15%到20%，冲程8到10mm，冲次110到120次/分钟。摇床精矿中重矿物含量80%到92%，作为干式精选的原料。

磁选段：按磁性分组除杂

磁选段的任务是按磁性把重砂中的钛铁矿、独居石与锆英石、金红石分开。采用弱磁选加强磁选两段结构。弱磁选给料为摇床精矿经脱水干燥后的干物料，含水率低于1%，粒度0.1到0.5mm。设备为永磁筒式磁选机，场强0.25到0.35T。强磁性的钛铁矿和磁铁矿在这个场强下被吸附。弱磁选磁性产品中钛铁矿品位TiO₂不低于48%，可直接作为钛铁矿精矿。

强磁选设备为立环高梯度磁选机，背景场强1.3到1.5T。弱磁选尾矿中残留的细粒钛铁矿和弱磁性矿物（独居石、石榴石等）在强磁场下被分离。强磁选的非磁性产品主要是锆英石和金红石的混合物，两者合计含量85%到92%，进入静电分选段。强磁选磁性产品为独居石粗精矿，REO含量55%到60%，进入独居石分离工序。

磁选段的操作核心是场强设定和给料厚度控制。弱磁选场强过高会把表面附着铁质薄膜的锆英石连生体吸走，造成锆损失。强磁选场强过低则独居石去除不彻底。给料厚度超过磁选机的有效作用深度时，底层磁性颗粒吸不到，杂质去除率下降。

静电分选段：锆英石与金红石的最终分离

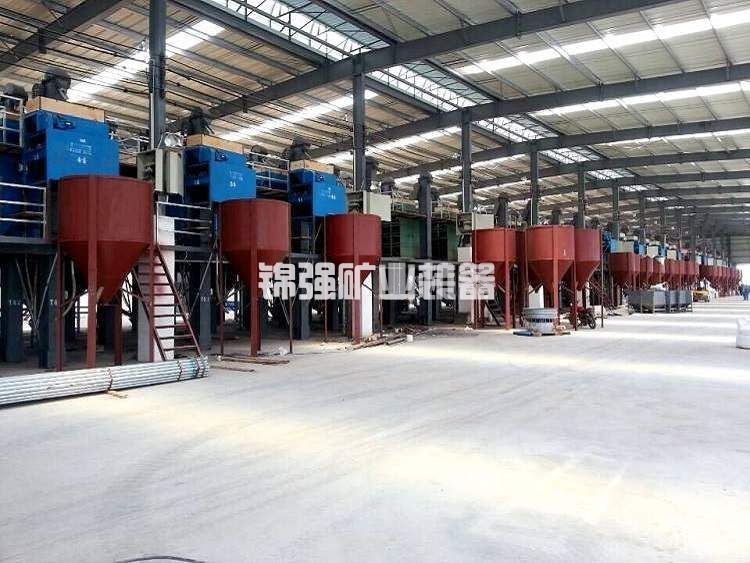

静电分选段的任务是利用金红石和锆英石导电性的差异完成最终分离。采用三段作业配置：粗选、扫选、精选。设备为高压电选机，工作电压35到50kV。物料经加热保温系统维持在40到60℃，均匀给入电选机。

在高压电场中，导电的金红石颗粒迅速获得电荷并通过滚筒传走，在离心力作用下抛离滚筒，进入导体产品槽。非导体的锆英石颗粒电荷不易传走，吸附在滚筒表面被毛刷刷下，进入非导体产品槽。经过粗选、扫选、精选三段电选后，非导体部分产出锆英石精矿，ZrO₂品位65%以上，TiO₂含量低于0.5%，Fe₂O₃含量低于0.15%。导体部分产出金红石精矿，TiO₂品位85%到92%。

静电分选的操作核心是入料温度和电压控制。温度低于40℃时金红石导电性下降，部分金红石随锆英石进入非导体产品，精矿品位下降。温度高于80℃时金红石表面氧化，导电性同样下降。电压波动会导致分选边界偏移，需要配备稳压电源。

典型工艺指标

莫桑比克楠普拉省某滨海型锆钛矿采用重力、磁选和静电分选联合选矿方法。钛精矿TiO₂含量52.39%、回收率79.02%。锆精矿ZrO₂含量60.20%到65.02%（平均64.19%）、回收率77.71%。金红石精矿TiO₂含量85.10%到90.32%（平均88.98%）、回收率4.65%。独居石精矿REO含量60.20%、回收率78.67%。广东某选厂原来只用重选，精矿品位ZrO₂+HfO₂ 63.5%、TiO₂ 3.2%，只能卖普通陶瓷级。增加磁选和电选后，精矿品位升到67.2%、TiO₂降到0.25%，达到高级陶瓷和焊条级标准。

方法设计的要点

重力、磁选和静电分选联合选矿方法的设计有几个要点。各段处理能力要逐级匹配。重选段处理原矿量最大，磁选段和静电段的处理量逐级递减。设备规格和数量必须按逐级产率计算选型。中间产品衔接要顺畅。重选精矿含水率12%到18%，须经浓缩、过滤、干燥降至1%以下才能进入干式磁选和电选。磁选段和电选段之间设中间缓冲料仓。磁选不彻底则静电分卷入料中磁性矿物含量波动，电选机找不到稳定的分选参数。静电分选的温度和电压必须稳定，任何波动都会影响最终精矿品位。

锆钛砂矿重力、磁选和静电分选联合选矿方法的核心就是靠重选抛尾、靠磁选分组、靠静电分选完成锆钛最终分离。先搞清楚矿石类型和品位，再按处理规模匹配各段设备的数量和规格，这是方法设计的基本原则。

锆钛砂矿重力加磁选加静电分选联合选矿方法：三段梯次分选的技术原理与实践应用
