锆精矿摇床精选技术

摇床是锆英砂选矿流程中承上启下的核心设备。它接在螺旋溜槽后面，把粗精矿从百分之二十到四十的品位提升到百分之五十五到六十五，同时把尾矿进一步抛弃掉。单台6-S摇床处理量零点五到一点五吨每小时，富集比高达三十到五十倍，是目前锆英砂精选环节最成熟、最可靠的重选设备。

摇床在锆英砂选矿流程中的位置

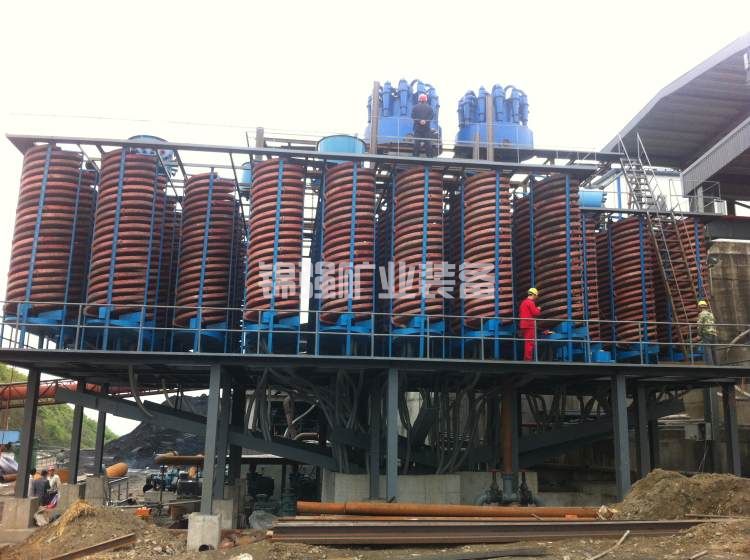

典型的锆英砂选矿流程是：原矿经过筛分脱泥后进入螺旋溜槽粗选，粗选精矿送入摇床精选，摇床精矿再进入磁选和电选提纯，最终得到锆英砂精矿。螺旋溜槽和摇床各司其职，螺旋溜槽擅长粗选富集——把大量轻矿物一次性甩掉，把重矿物集中起来，处理量大、不耗电、操作简单，但分选精度不够高。摇床正好相反：处理量小，但分选精度极高，富集比能达到三十到五十倍。

两者是串联关系，不是替代关系。山东省某锆钛矿原矿品位百分之二点八，先用螺旋溜槽粗选到百分之二十二，再上摇床精选到百分之五十八，最后过磁选和电选，最终锆英砂精矿品位达到百分之六十六点五。没有摇床这一步，品位根本拉不上去。

分选原理：三种力的协同作用

摇床的分选过程在带有来复条的倾斜床面上进行。矿粒群从床面上角给入，同时供给横向冲洗水。在重力、横向水流冲力以及床面不对称往复运动所产生的惯性力共同作用下，重矿物与轻矿物按比重和粒度分层，并沿不同方向运动。

具体来说，电机驱动偏心轴带动床面作纵向不对称往复运动，矿浆在横向梯度水流与纵向差速运动的复合作用下，依据矿物密度差异产生分层与迁移。高密度矿物沿床面纵向运动至精矿端，低密度矿物随水流横向排出至尾矿端。矿石原料在床面上依次形成精矿层、中矿层和尾矿层。

锆英砂与石英的比重差超过二点零，远高于摇床有效分选所需的比重差大于一点五的条件。这种显著的比重差异，是摇床能够高效分离锆英砂与脉石矿物的根本原因。

摇床类型选型：6-S与云锡摇床

市面上锆英砂选矿用的摇床主要有两种：6-S摇床和云锡摇床。

6-S摇床的床面是长方形的，尺寸约四千五百乘一千八百五十毫米，处理粒度范围二到零点零七四毫米，处理量每小时零点五到一点五吨。分选精度高，适合粗粒和中粒锆英砂。该设备可通过偏心连杆机构驱动床面作不对称的往复运动，促使不同比重的矿物颗粒在床面上产生纵向和横向的运动差异，实现精确分选。6-S摇床的突出优点是原矿经过一次选别即可得到精矿、中矿和尾矿，可同时接出多个产品，富集比高。

云锡摇床的床面是梯形的，精矿端较窄，尺寸约四千五百乘一千五百毫米，处理粒度范围零点五到零点零三七毫米，处理量每小时零点三到零点八吨。分选精度更高，适合细粒和微细粒锆英砂。

选型建议很明确：如果锆英砂粒度在零点一毫米以上，用6-S摇床，处理量大、够用了；如果粒度在零点零七四毫米以下，或者对精矿品位要求极高，选云锡摇床，分选更精细。国内大型锆英砂选厂，比如福建、海南的矿山，多数用6-S摇床，因为产量大、皮实耐用。

关键操作参数及其调节

摇床的分选效果受多个参数影响，其中冲程、冲次、给矿浓度、床面横向坡度和冲洗水是最关键的五个因素。

冲程是摇床在一次完整往复运动中的总移动距离，冲次是单位时间内摇床往复运动的次数。这两个参数主要影响矿粒在床面上的松散、分层及选择性运送。一般原则是：对粗粒物料、精选作业及负荷大的情况，采用大冲程小冲次，一般冲程为十六到三十毫米，冲次为二百到二百五十次每分；对细粒物料、粗选作业及负荷较小的情况，采用小冲程大冲次，一般冲程为八到十毫米，冲次为二百五十到三百次每分。粗粒物料冲程可在十五到二十七毫米之间调节，冲次可在二百五十到二百八十次每分之间调节。这些参数的最优选择一般通过试验确定，在操作中通常不进行频繁调节。对于锆英砂精选，入选物料通常为零点一毫米左右的中细粒级，推荐采用中等冲程（十二到十八毫米）、较高冲次（三百二十到三百八十次每分）的组合，以兼顾分选精度和处理量。

床面横向坡度是床面向一侧倾斜的角度，可在零到十度范围内调节。处理细粒物料时坡度宜小，处理粗粒物料时坡度宜大。具体参考值：小于二毫米的粗粒级用三点五到四度；小于零点五毫米的物料用二点五到三点五度；小于零点一毫米的细粒物料用二到二点五度；对于矿泥采用约二度。调节冲洗水用量与床面坡度需要配合使用，“大坡小水”和“小坡大水”可以获得相近的选别效果。当坡度增大时，可以减少冲洗水量，但减少水量同时增大坡度会使不同密度的矿物分带变窄。对于锆英砂精选，床面坡度一般控制在二到三度。坡度太大，重矿物也容易被冲走、回收率下降；坡度太小，轻矿物分不干净、精矿品位上不去。

给矿浓度的适宜范围一般为百分之十五到三十，以确保矿浆有充分的流动性和矿粒在床面上的分层分带作用。一般选别时，粗砂给矿浓度为百分之二十到三十，细粒给矿浓度为百分之十五到二十五。锆英砂摇床精选的给矿浓度通常控制在百分之二十到二十五。给矿浓度过高，矿浆流动性差、分层困难；浓度过低，矿浆体积增大、水流速度加快，细粒重矿物容易被冲走。给矿量方面，单台6-S摇床的处理量为每小时零点五到一点五吨。给矿量超过设备处理能力时，床面上的矿层过厚，轻重矿物无法充分分层，分选效果急剧恶化。

冲洗水是指直接给到床面上的洗涤水和随原矿一起给入的给矿水。冲洗水用量需要与床面坡度配合调节。水量过大，重矿物被冲入尾矿、回收率下降；水量过小，轻矿物分选不净、精矿品位降低。实际操作中，冲洗水的调节以床面上矿带清晰、精矿带窄而稳定为原则。锆英砂精选时，冲洗水量通常控制在每小时零点五到一点零吨，具体根据床面坡度和给矿性质微调。

分级入选的重要性

摇床分选对给矿粒度非常敏感。宽级别的物料在床面上运动轨迹差异大，细粒重矿物容易被粗粒轻矿物携带进入尾矿，粗粒重矿物又容易混入精矿降低品位。因此，进入摇床之前一般要将物料进行分级处理。采用水力分级获得的产物中，重矿物的平均粒度要比轻矿物小得多，有利于进行析离分层，提高分选效果。对于锆英砂摇床精选，通常将螺旋溜槽粗精矿按零点一毫米或零点一五毫米分级，粗粒级和细粒级分别进入不同的摇床或采用不同的操作参数。粗粒级采用较大的冲程和坡度，细粒级采用较小的冲程和坡度。这种分级入选的做法可显著提高摇床的分选精度和回收率。

实际应用效果

某矿区粗粒级粗精矿（-0.5+0.15毫米）采用细砂摇床进行一次粗选和一次中矿再选。精矿1产率百分之六十六点五九，ZrO₂品位百分之四十九点二三，作业回收率百分之八十五点六五；精矿2产率百分之二十一点二四，ZrO₂品位百分之四十四点八二；尾矿1产率百分之九点五一，ZrO₂品位仅百分之十三点二一；尾矿2产率百分之二点六六。整体来看，摇床作业将粗精矿中的锆有效富集，尾矿中锆损失很低。

某海滨砂选厂采用“螺旋溜槽粗选加6-S摇床精选”的流程。螺旋溜槽得到的精矿进入磁选机分选出磁铁矿，尾矿再进入摇床进行精选。整个选矿工艺衔接合理通畅，很好地达到了预定目标。国内某年产六万吨锆英砂的选厂，新建摇床车间配置了二百台摇床，专门用于锆英砂的精选作业。这种大规模摇床配置充分说明了摇床在锆英砂精选环节不可替代的地位。

常见问题与对策

矿带走不好、分带模糊，通常是因为给矿浓度波动大或冲洗水量不当。应检查给矿是否均匀，浓度是否稳定在百分之二十到二十五；调节冲洗水量，使床面上精矿带清晰可辨。

精矿品位上不去，可能原因包括给矿粒度太宽导致细粒重矿物被冲走，床面坡度过大导致重矿物也随水流失，或冲程冲次不匹配。对策是对给矿预先分级，将床面坡度调小至二到二点五度，并根据粒度调整冲程冲次组合。

回收率偏低、尾矿中锆含量高，通常因为给矿量过大或冲洗水量过大。对策是控制单台摇床处理量不超过一点五吨每小时，适当减少冲洗水量，并检查床面来复条是否磨损、是否需要更换。

床面磨损严重时，虽然摇床床面通常为玻璃钢材质，使用寿命可达五到八年，但长期处理高硬度锆英砂，床面和来复条仍会逐渐磨损。应定期检查床面表面和来复条高度，磨损严重时及时更换或修复。

结语

摇床精选是锆英砂选矿流程中承上启下的关键环节。它接在螺旋溜槽后面，把粗精矿从百分之二十到四十的品位精确提升到百分之五十五到六十五，为后续磁选和电选创造良好的给料条件。选型上根据粒度选择6-S或云锡摇床，操作上精准控制冲程、冲次、给矿浓度、床面坡度和冲洗水五个关键参数，同时注意对给矿预先分级——把这几个环节做好了，摇床就能稳定地交出高品位、高回收率的锆精矿。对于海滨砂矿这种低品位、大处理量的矿石来说，摇床的精细分选能力是螺旋溜槽无法替代的，也是整条选矿流程中决定最终精矿品位的把关人。
