高品位锆精矿生产线：从低品位原料到ZrO₂≥66%的完整提纯方案

高品位锆精矿生产线：从低品位原料到ZrO₂≥66%的完整提纯方案

锆英砂的工业价值与其品位直接挂钩。ZrO₂含量低于60%的锆精矿只能用于低端铸造或耐火材料填料，而ZrO₂达到65.5%以上的高品位产品，可进入陶瓷釉料、精密铸造面层和锆化学制品市场，每吨差价在2000元以上。建设一条高品位锆精矿生产线，关键不在于简单堆砌设备，而在于设计一套能够逐段剔除钛铁矿、金红石、石榴石和独居石等杂质的组合工艺。

原料来源与提质目标

高品位锆精矿生产线处理的原料主要有三类：海滨砂矿粗选得到的混合精矿（锆含量30-45%）、重选后的锆中矿（锆含量50-55%），以及低品位锆精矿（锆含量58-62%）。

提纯目标分为三个等级：

• 一级品：ZrO₂≥66.0%，Fe₂O₃≤0.10%，TiO₂≤0.15%（锆化学制品原料）

• 二级品：ZrO₂≥65.5%，Fe₂O₃≤0.15%，TiO₂≤0.25%（精密铸造面层砂）

• 三级品：ZrO₂≥64.5%，Fe₂O₃≤0.20%，TiO₂≤0.35%（耐火材料级）

杂质中的钛和铁最难去除。钛铁矿和金红石中的TiO₂会降低锆精矿的耐火度，含铁杂质则在烧结过程中产生斑点。因此，高品位锆精矿生产线必须在磁选和电选段投入足够段数。

工艺设计思路：先粗后精，多段提纯

传统“重选-磁选-电选”流程可以将锆英砂从30%提升到63%左右，但要突破65.5%的关口，需要增加精选段和辅助作业。核心思路是：

第一步：重选抛除轻矿物和细泥，将锆含量富集到55%以上。
第二步：弱磁选分出强磁性的钛铁矿，将TiO₂含量降到1.5%以下。
第三步：强磁选去除弱磁性的石榴石和角闪石。
第四步：电选分离导电性较好的金红石和残留钛铁矿。
第五步：必要时增加浮选或焙烧，解决连生体和表面污染问题。

这五步中，电选段往往是决定最终品位的关键。普通生产线的电选只设置一粗一精，而高品位锆精矿生产线至少需要两粗两精，甚至三精。

设备配置清单

以处理量30吨/日的原料（锆含量52%）为例，以下是一套产能在20-22吨/日高品位锆精矿（ZrO₂≥66%）的生产线设备配置。

与普通生产线相比，高品位锆精矿生产线增加了冷却筒、除尘系统和精选电选机。冷却筒防止高温矿粉进入磁选段造成磁筒退磁，除尘系统保证车间环境同时回收细粒锆英砂。

详细工艺流程

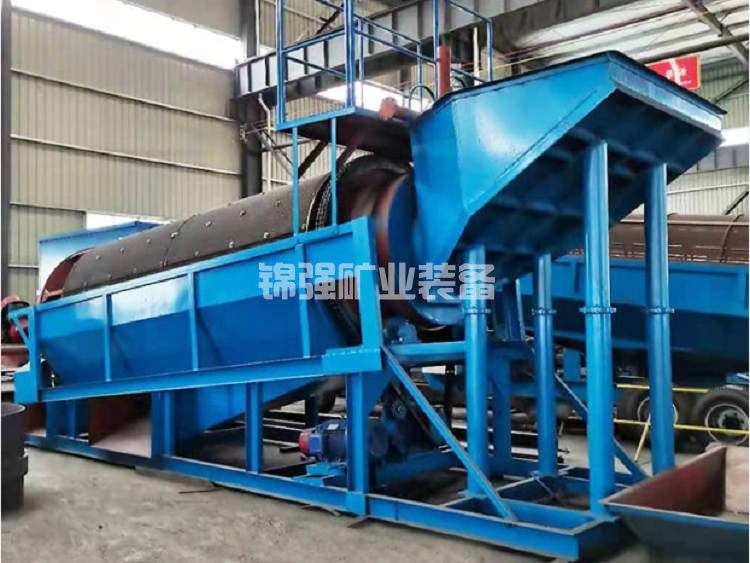

原料经过筛分去除+1mm粗粒后，进入以下流程。

阶段一：重选富集

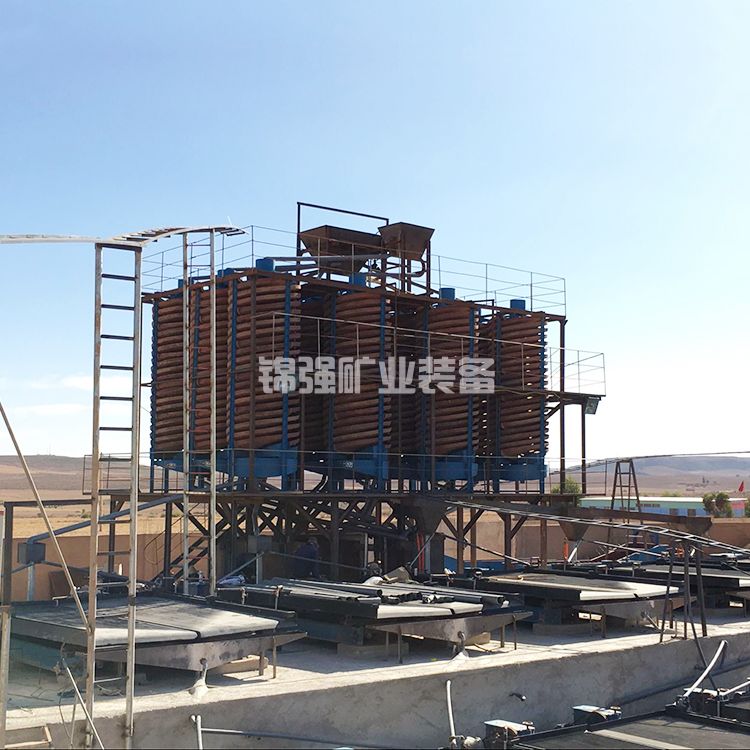

螺旋溜槽利用矿浆在斜面流动时的分层作用，轻矿物（石英、长石）流向尾矿槽，重矿物（锆英砂、钛铁矿）进入精矿槽。设置一次粗选一次扫选，粗选精矿送入摇床进一步富集。摇床的横向水流将比重较小的锆英砂与比重较大的钛铁矿分开，同时去除细泥。此阶段可将锆品位从52%提升到58-60%。

阶段二：脱水与干燥

摇床精矿含水量约18-22%，使用浓缩机初步脱水至40%左右，再送入三筒回转干燥机。干燥机入口温度180-200℃，出口温度80-100℃，处理后的矿粉水分低于0.5%。干燥后的矿粉温度较高，直接进入磁选会烫伤磁筒表面的聚氨酯保护层，必须经过冷却筒降温至40℃以下。

阶段三：两段磁选

弱磁选使用800-1000高斯的永磁筒式磁选机，分出强磁性的钛铁矿（精矿可用于钛白粉原料）。非磁性产品进入高梯度强磁选机，磁场强度13000-15000高斯，去除石榴石、角闪石、电气石等弱磁性矿物。两段磁选后，TiO₂含量可降至0.3-0.5%。

阶段四：电选提纯

这是高品位锆精矿生产线的核心段。经过磁选的矿粉中，仍含有少量导电矿物（金红石、白钛石、部分未分离的钛铁矿）。电选机利用矿物在高压电场中的导电性差异，导电矿物被吸附到旋转滚筒上，用毛刷刮下成为尾矿；非导电的锆英砂自然落下成为精矿。

配置粗选和两段精选。粗选辊式电选机电压35kV，分出大部分导电矿物；第一段精选电压40kV，进一步提纯；第二段精选电压45kV，确保最终锆精矿品位稳定在66%以上。电选段收尘系统回收的细粉，经检测后返回粗选或单独包装（通常为微细粒级锆英砂，品位可达65%）。

阶段五：包装入库

最终精矿经螺旋输送机进入成品仓，自动包装机按25kg或50kg袋装。每批次取样化验，记录ZrO₂、TiO₂、Fe₂O₃含量和粒度分布。

技术参数控制要点

高品位生产线的独特设计

多段精选回路：普通生产线电选只有一粗一精，高品位线配置两粗两精或一粗三精。每增加一次精选，锆品位可提升0.3-0.5个百分点。

冷却段必不可少：干燥后的矿粉温度高达80℃以上，直接磁选会加速磁筒橡胶老化，更严重的是高温矿粉具有顺磁性，会粘附在磁筒表面造成机械夹带。增设冷却筒将温度降至室温，可减少锆损失约2%。

除尘系统回收细粉：电选机工作时产生大量粉尘，其中细粒级锆英砂品位往往比粗粒级高1-2%。使用脉冲布袋除尘器收集后返回精选段，既改善环境又提高回收率。一套好的除尘系统可多回收3-5%的锆金属量。

自动监测与调节：高品位线通常在电选机出口安装在线品位分析仪（如X射线荧光分析仪），实时监测ZrO₂含量，自动调节电压和辊速，保证产品合格率。

产品质量对比

高品位锆精矿生产线每吨产品多创造约2600元的价值。按年产6000吨计算，年增收1560万元，而设备投资仅比普通线高约120万元，投资回收期不足一个月。

应用领域对品位的要求

不同下游行业对锆精矿品位的门槛差异明显。

• 精密铸造面层砂：需要ZrO₂≥65.5%，Fe₂O₃≤0.10%。高品位产品可直接用于生产锆英粉，做熔模铸造的面层涂料，耐高温且不与模壳材料反应。

• 锆刚玉和锆莫来石：要求ZrO₂≥64.5%。普通产品勉强可用，但杂质会影响刚玉的结晶形态和耐磨性。高品位产品生产的锆刚玉砖，使用寿命延长15-20%。

• 氯氧化锆生产：要求ZrO₂≥66.0%，TiO₂≤0.15%，Fe₂O₃≤0.08%。低于此品位，酸解过程会产生大量残渣，且产品白度不达标。高品位线产品可直接作为化学法原料，省去预处理工序。

• 氧化锆陶瓷：要求ZrO₂≥66.5%，杂质总和<0.2%。这是最高端的应用领域，只有装备了电选三精段的高品位锆精矿生产线才能稳定供货。

常见问题及对策

Q：电选后锆精矿品位只能到65.0%，上不去66%怎么办？

A：首先检查磁选段的效果。如果磁选后TiO₂含量仍高于0.4%，说明弱磁选或强磁选不够彻底，钛铁矿进入了电选段。其次检查电选机电压，低于30kV时导电矿物分离不充分。最后检查矿粉水分，超过0.8%会显著降低电选效率。解决方案是增加磁选段数或提高电选电压。

Q：干燥后矿粉结块严重，堵塞给料管？

A：常见原因是干燥筒入口温度过高（超过220℃）或给料量波动大。控制入口温度在180-200℃，出口温度80-100℃。在干燥筒出口加装打散机，或者改用气流干燥机加旋风分离器的组合。

Q：高品位生产线的电耗是不是很高？

A：以30吨/日处理量为例，总装机约130kW，实际运行功率约95kW，吨矿电耗约32度。其中干燥筒和强磁选机占60%以上。可以通过余热回收、变频调节降低电耗。与产品溢价相比，电耗成本占比不到5%。

Q：原料中独居石含量高，影响锆精矿放射性怎么办？

A：独居石比重5.0-5.2，与锆英砂接近，重选无法分离。独居石具有弱磁性，可以用强磁选机在15000高斯以上磁场中去除。如果仍然残留，需要增加浮选脱除独居石。建议先做选矿试验，确定独居石的赋存状态和分离条件。

Q：建一条30吨/日的生产线需要多少投资？

A：设备投资约180-220万元（含电选机、磁选机、干燥系统、除尘系统），土建及安装约80-100万元，流动资金约60万元，总计320-380万元。如果原料需要破碎和磨矿，投资相应增加。

选型建议

决定建设高品位锆精矿生产线之前，必须完成以下步骤：

1. 对原料进行化学分析和矿物组成测定，明确杂质种类和含量

2. 在选矿实验室做“重-磁-电”流程试验，确定各段的最佳参数

3. 根据试验结果选择电选机型号和段数（一粗两精是最低配置）

4. 干燥段优先选用三筒回转干燥机，比单筒节能20-25%

5. 强磁选机选用立环高梯度型，介质板间隙2-3mm

6. 除尘系统必须覆盖电选机和干燥机，风量按设备容积的1.5倍计算

7. 预留升级空间，如增加浮选柱用于处理难选矿石

高品位不等于高成本。合理的工艺流程加上精准的参数控制，可以让普通原料产出高端产品。记住一句话：多一段精选，少一分杂质，多两千元利润。

高品位锆精矿生产线：从低品位原料到ZrO₂≥66%的完整提纯方案
