时产20吨沙铬矿选矿生产线配置

核心结论速览

• 时产20吨是沙铬矿选厂的经济规模分界线，该产量下重选设备选型需匹配矿浆流量与粒度分布

• 标准配置方案为：圆筒洗矿机+振动筛+螺旋溜槽组+摇床精选+脱水系统

• 螺旋溜槽需配置32-40台直径1200mm设备，采用粗扫两段布置

•


• 浓缩与过滤环节需匹配10-12米浓密机和20-30平方米陶瓷过滤机

• 整线装机功率约450-550kW，占地面积约1500-2000平方米

一、问题定义：时产20吨沙铬矿选矿生产线的设计边界条件

时产20吨（干矿量）的沙铬矿选矿生产线，属于中型规模选厂。低于此产量，吨矿投资和运营成本显著偏高；高于此产量，原矿供应和尾矿管理压力增大。因此，20吨/小时是一条经济性较好的标准线。

配置一条时产20吨的沙铬矿选矿生产线，需要回答三个核心问题。原矿含泥量多少，决定洗矿设备的选型。铬铁矿的嵌布粒度和解离度，影响重选设备的选择。精矿水分和品位的目标值，制约脱水与精选环节的配置。不同产地的沙铬矿差异较大，但经过大量工业实践，已形成一套成熟的标准配置方案。

本文给出时产20吨沙铬矿选矿生产线配置的具体方案，包括设备选型、工艺参数、投资估算和运行指标。该方案以海滨或河滩冲积砂矿为典型对象，含泥量按25%-35%设计，铬铁矿粒度以0.1-0.5mm为主。如原矿性质差异较大，需根据实际情况调整。

二、核心逻辑：流量平衡与粒度控制

时产20吨沙铬矿选矿生产线配置的核心是物料流量平衡。以干矿量20吨/小时计，给矿浓度按25%计算，矿浆体积流量约为80立方米/小时。这个流量决定了所有湿法设备（洗矿机、输送泵、管道、螺旋溜槽给矿分配器）的最小通过能力。

第二个逻辑是粒度分级。沙铬矿选矿采用重选，不同粒级需匹配不同设备。大于0.5mm的粗粒级在螺旋溜槽中回收率偏低，建议预先筛除；0.074-0.5mm是螺旋溜槽的有效回收区间；小于0.074mm的细泥应尽量在洗矿阶段脱除，避免进入重选系统。合理的粒度控制能将铬回收率提升5-8个百分点。

第三个逻辑是粗扫两段配置。单段螺旋溜槽的富集比有限，通常只能将粗精矿品位从15%-20%提升到40%-45%。要达到48%以上的合格精矿，必须设置扫选段处理粗选尾矿，或设置精选段提升粗精矿品位。时产20吨的规模，推荐采用粗选+扫选两段螺旋溜槽，粗精矿再用摇床精选。

三、工艺流程：八步法分解

时产20吨沙铬矿选矿生产线配置的工艺流程分为八个步骤。

第一步：原矿预处理

原矿经装载机倒入受料仓，仓口设格筛（孔径80-100mm），筛除大块废石和树枝。仓下接板式给料机或皮带给料机，将原矿均匀送入圆筒洗矿机。给料量控制精度±5%。

第二步：洗矿与筛分

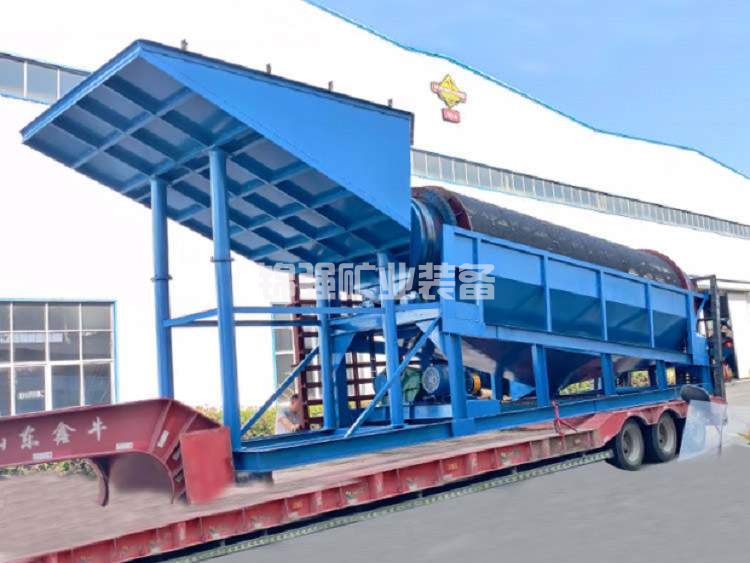

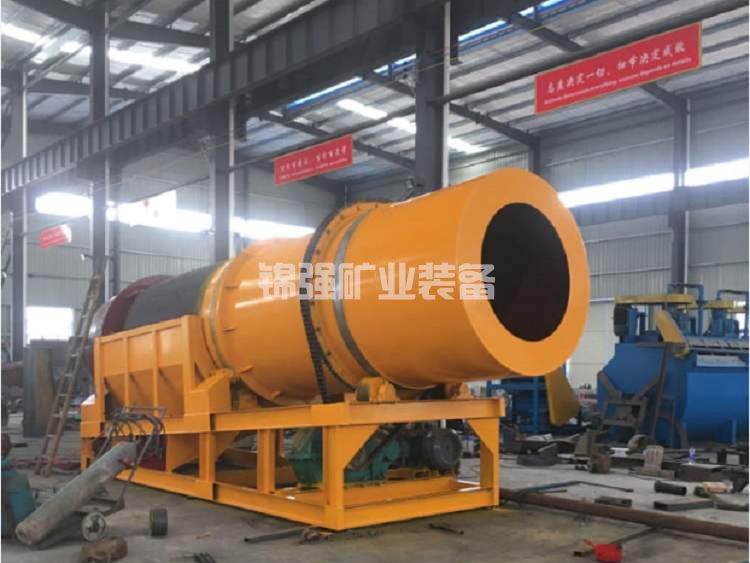

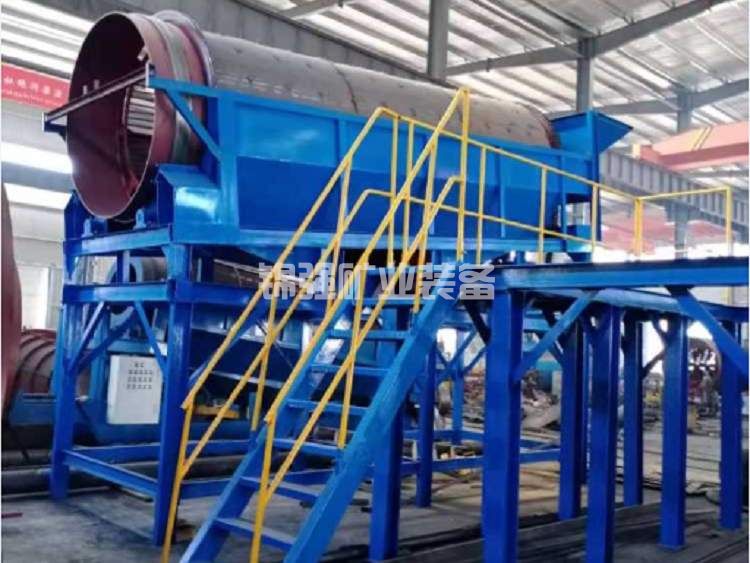

原矿进入直径2.0米、长度7.5米的圆筒洗矿机，筒体转速14-16转/分钟，洗水量2.5-3.5吨水/吨矿。洗矿机排料进入双层振动筛。上层筛孔径5mm，筛上物为粗砾石（主要含脉石）排出系统；下层筛孔径0.5mm，筛上物为洗净后的沙铬矿，进入后续重选；筛下物为矿泥水，进入浓密机处理。

第三步：脱泥与浓缩

振动筛筛下的矿泥水（含大量-0.074mm细泥）进入直径10-12米浓密机，添加絮凝剂加速沉降。浓密机底流（细泥）排入尾矿库，溢流水返回洗矿机循环使用。脱泥的目的是减少细泥对螺旋溜槽分选的干扰。

第四步：螺旋溜槽粗选

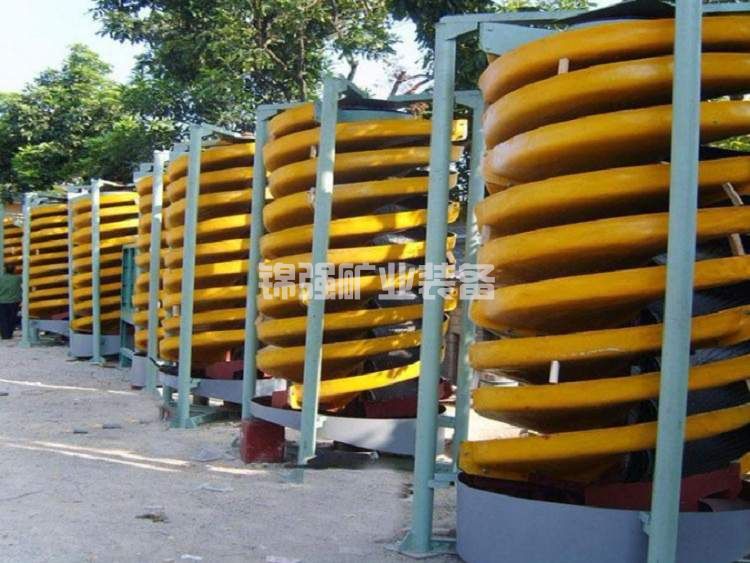

洗净后的矿砂（0.5-0.074mm）经搅拌槽调浆至浓度28%-32%，由渣浆泵输送至螺旋溜槽分配器。配置28-32台直径1200mm螺旋溜槽作为粗选段，螺距720-840mm。每台处理量0.6-0.8t/h，产出的粗精矿合并进入下一作业，尾矿进入扫选段。

第五步：螺旋溜槽扫选

粗选尾矿中含有少量未被回收的铬铁矿，配置8-10台同规格螺旋溜槽进行扫选。扫选精矿返回粗选给矿或直接合并至粗精矿，扫选尾矿为最终尾矿排走。粗扫两段总回收率可达85%-90%。

第六步：摇床精选

粗精矿品位约40%-45%，需进一步提纯。配置6-8台6-S摇床，单台处理量0.3-0.5t/h。摇床横向倾角2.5°-3.0°，冲程10-12mm，冲次280-300次/分。产出最终精矿（铬品位46%-50%）和摇床中矿（返回螺旋溜槽）。

第七步：精矿脱水

摇床精矿浓度约20%-25%，先经浓缩机或沉淀池提升至55%-60%，再用陶瓷过滤机脱水。过滤面积20-30平方米，真空度-0.07至-0.085MPa，滤饼水分6%-8%。

第八步：尾矿处理

螺旋溜槽扫选尾矿和浓密机细泥合并，泵送至尾矿库或压滤机干排。总尾矿量约19吨/小时（干基），矿浆浓度约15%-20%。

四、设备配置清单

下表为时产20吨沙铬矿选矿生产线配置的标准设备清单。

上表设备总装机功率约450-500kW。实际运行功率约70%-80%，即320-400kW。耗水量约120-150立方米/小时，其中循环水占60%以上。

五、技术参数匹配表

时产20吨沙铬矿选矿生产线配置的关键工艺参数需按以下范围控制。

数据来源为多家选厂的工业统计。实际指标会因原矿性质略有波动。当原矿含泥量超过35%时，回收率可能降至82%-85%，需适当增加扫选设备或采用两段洗矿。

六、投资与经济分析

时产20吨沙铬矿选矿生产线配置的投资分为设备采购、土建安装、辅助设施三部分。

运营成本分析（按年处理16万吨原矿，年工作8000小时计）：

按铬精矿售价1200元/吨（铬品位45%基准），精矿产率8%-12%，年产精矿1.28-1.92万吨，年销售收入1536-2304万元。扣除运营成本，年毛利约1000-1700万元。静态投资回收期约3-6个月（含建设期）。以上为行业平均水平，具体取决于当地电价、水价和精矿销售渠道。

七、案例参考：内蒙古与江西两矿配置对比

内蒙古某沙铬矿：原矿为荒漠风积砂，含泥量18%，铬铁矿粒度较粗（+0.2mm占60%）。采用时产20吨沙铬矿选矿生产线配置时，减少了洗矿强度（圆筒洗矿机转速12转/分，洗水量1.8t/t矿），螺旋溜槽选用大螺距840mm，粗选段仅24台即满足处理量。摇床精选为4台。实际运行指标：精矿铬品位47.5%，回收率91%，吨矿电耗22kWh。该矿投资总额约280万元，8个月收回成本。

江西某沙铬矿：原矿为河流冲积砂，含泥量32%，铬铁矿粒度细（-0.1mm占55%）。配置时增加了一台直径1.5米×6米的前端浸泡槽，洗矿机转速提高至17转/分，螺旋溜槽选用螺距600mm，粗选段36台，扫选段12台。摇床配置8台，并增设了细泥回收摇床处理-0.074mm级。实际指标：精矿铬品位44.5%（受细粒影响略低），回收率84%，吨矿电耗34kWh。投资约380万元，因回收率偏低，回收期约14个月。该案例说明，时产20吨沙铬矿选矿生产线配置必须根据原矿性质调整，照搬标准方案可能达不到预期效果。

八、常见配置问题与对策

问题一：螺旋溜槽处理量不足，实际达不到20t/h

标准配置中36-40台螺旋溜槽是按单台0.5-0.6t/h计算的。但某些供应商的螺旋溜槽实际处理量仅0.3-0.4t/h，导致整线产能受限。对策是在采购合同中明确单台处理量考核指标，并要求现场测试。同时，给矿粒度中-0.074mm细泥含量过高时，螺旋溜槽处理量会下降30%-50%，应强化前端脱泥。

问题二：精矿水分超标，影响销售

时产20吨规模，精矿产量约1.6-2.4吨/小时。若仅用沉淀池自然脱水，冬季或雨季水分可高达12%-15%。解决方案是将沉淀池改为小型浓密机+陶瓷过滤机，增加投资约25-35万元，但可将水分稳定控制在8%以内，精矿售价每吨可提高30-50元，年增收约50-100万元，半年即可收回投资。

问题三：摇床中矿量过大，返回循环负荷重

当原矿中连生体含量较高时，摇床中矿产率可达20%-30%，大量返回螺旋溜槽造成系统循环负荷过重。解决办法是在摇床中矿返回前增加一台小型球磨机（1.5×3m）进行解离磨矿，磨至-0.074mm占60%后再返回。该配置增加投资约30万元，但可提升总回收率5-8个百分点。

问题四：尾矿输送管道频繁堵塞

沙铬矿尾矿中含有粗砂和细泥，浓度控制不当易沉积堵塞。建议在尾矿泵前设置搅拌槽或采用高浓度膏体泵送。同时，管道弯头处加装快开检修口，管道流速保持在1.8-2.2m/s。新疆某选厂采用该措施后，管道堵塞频率从每周2-3次降至每季度1次。

九、结论与建议

时产20吨沙铬矿选矿生产线配置已有成熟的标准化方案，核心设备为圆筒洗矿机、双层振动筛、螺旋溜槽组、摇床和陶瓷过滤机。该方案在含泥量25%-35%的典型沙铬矿中，可实现回收率85%-90%，精矿品位46%-50%，精矿水分6%-8%。

但在实际工程中，强烈建议进行原矿可选性试验，获取准确的粒度组成、含泥量、铬铁矿嵌布特征数据。根据试验结果调整洗矿强度、螺旋溜槽螺距、摇床参数和扫选段设备数量。宁可前期多投入15-20万元的试验费用，也比盲目上马后反复改造更经济。

对于资金有限的客户，可采用分步投资策略。第一期先上洗矿+螺旋溜槽粗选+简易脱水，产出品位40%-43%的粗精矿外售，快速回笼资金。第二期增加摇床精选和陶瓷过滤机，将产品升级为46%-50%的合格精矿，提高售价。两期总投资约200万元和100万元，现金流压力较小。

如需针对您的具体沙铬矿样品制定时产20吨的详细配置方案和设备清单，请将原矿筛析数据、含泥量检测报告和目标精矿品位发送给我们，我们将在一周内出具完整的工艺流程图、设备布置图和投资估算表。
