砂金矿选矿生产线布局方案

关于砂金矿选矿生产线的布局方案，需要结合原矿性质（如粒度、粘土含量、金伴生矿物）、地形条件（坡度、水源）、处理量规模及环保要求来综合设计。以下是一套典型的砂金矿选矿生产线布局方案，遵循“先解离、后分级、再回收”的原则，重点突出重选提金流程。

一、整体布局原则

1. 依山就势：利用地形高差，实现矿浆自流，降低泵送能耗。

2. 紧凑连贯：工序间尽量避免长距离输送，缩短物料流程。

3. 重选优先：粗粒金尽早回收，避免过磨或流失。

4. 环保先行：尾矿库、沉淀池、废水回用系统合理规划。






二、标准生产线布局（按工艺流程顺序）

1. 原料准备区（露天堆场 + 给料）

• 配置：装载机受料斗（或振动给料机）+ 格筛（20-50mm孔径）

• 功能：除去大块废石、树根、草皮；均匀给料。

• 布局要点：靠近采矿工作面，地面硬化，排水沟防止泥水外溢。

2. 洗涤与解离区（滚筒洗矿或槽式洗矿）

• 配置：滚筒洗矿机（或圆筒擦洗机）+ 高压喷水管路

• 功能：强力搅拌、擦洗，使胶结砂砾分散、粘土泥化，解离包裹的金粒。

• 布局要点：紧接给料机下游，坡度约5°～8°便于排料。接沉砂池/泥水处理系统。

3. 粗选分级区（振动筛或滚筒筛）

• 配置：圆筒筛（孔径5-10mm）或直线振动筛（双层筛：上层10-20mm，下层2-5mm）

• 功能：分离砾石（废石）与含金砂泥。筛下（<5mm）进入重选，筛上（砾石）经皮带机送至尾矿堆场。

• 布局要点：筛下直接流入下一级溜槽或跳汰机，避免平缓段沉降。

4. 重选粗选区（产出粗精矿）

• 常用设备选择（根据金粒度）：

  • 溜槽（固定/蠕动式）：处理量大，适合细粒金，粗精矿富集比30-100倍。

  • 跳汰机（隔膜/锯齿波）：回收粗粒金效果好，尤其-2mm+0.1mm粒级。

• 布局要点：溜槽通常倾斜8°-12°，布置成2-3段梯级。跳汰机应放在筛下出料口下方，确保矿浆直接入料。

5. 扫选与细粒回收区

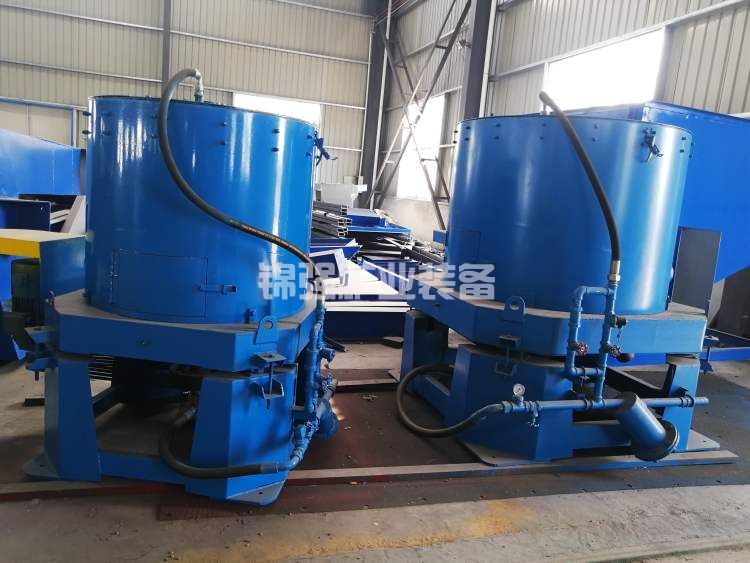

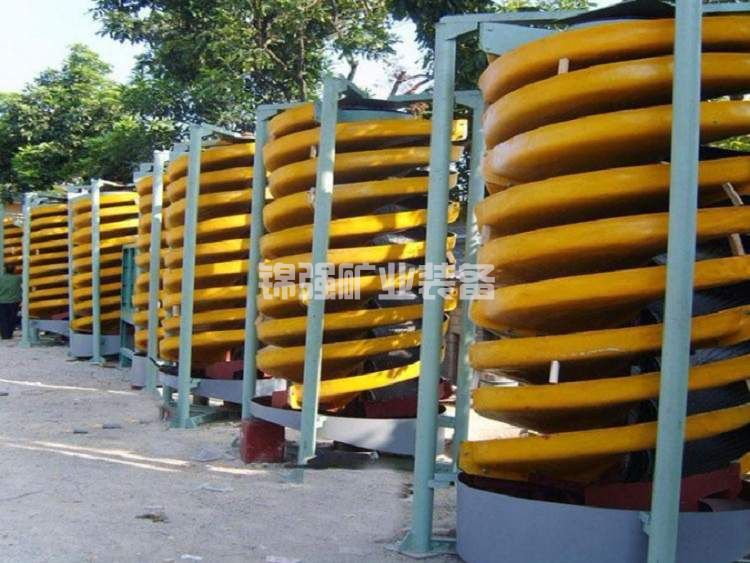

• 配置：螺旋溜槽（或螺旋选矿机）+ 离心选矿机（如尼尔森、法尔肯型用于细粒、微细粒金）

• 功能：回收粗选尾矿中的细粒金、硫化矿包裹金。

• 布局要点：位于粗选区下方，尾矿自流进入螺旋溜槽给料箱。离心机需配置给矿调浆罐和变频控制。

6. 精选与提纯区

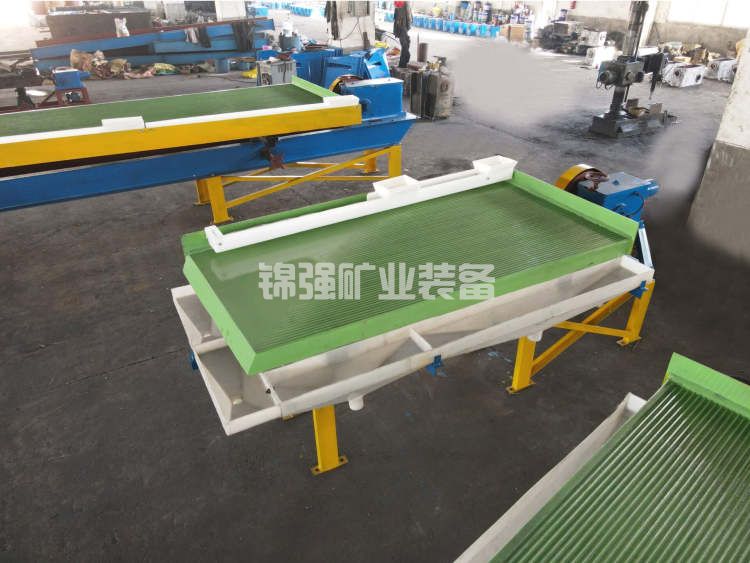

• 配置：摇床（矿泥摇床或细沙摇床）

• 功能：将重选粗精矿分离出：金精矿（成品）、中矿（返回重选）、尾矿。

• 布局要点：布置在靠近精矿沉淀池的位置，便于人工淘洗或冶炼前脱水。要求水平、防震，供水压力稳定。

7. 脱水与尾矿处理区

• 配置：

  • 精矿脱水：沉淀池 + 小型压滤机或离心脱水机

  • 尾矿脱水：浓缩池 + 带式压滤机（或直接进入尾矿库）

• 布局要点：尾矿库应置于生产线最低处，并设清晰的溢流回水管。严禁尾矿浆直排自然水体。

8. 供水与水循环系统

• 配置：清水池（工艺用水）+ 循环水池（沉淀后回用水）+ 高压水泵组

• 布局要点：高位水池尽量布置在高差≥10m的山坡上，实现部分自压供水。补水管与回水管分别设置，避免交叉污染。

三、典型工艺流程图（文字示意）

原料 → 格筛 → 滚筒洗矿机 → 圆筒筛（粗粒筛上弃尾）
      ↓
   筛下矿浆 → （溜槽/跳汰机）→ 粗精矿 → 摇床 → 金精矿（冶炼）
      ↓
   粗选尾矿 → 螺旋溜槽/离心机 → 扫选精矿返回摇床
      ↓
   最终尾矿（脱水后堆存）

四、不同规模与条件下的调整建议

五、常见布局误区提示

• ❌ 筛下矿浆直接泵送（应先自流进重选，泵后易导致金沉降堵塞）。

• ❌ 洗矿与筛分距离过远（矿浆易在管道中沉积、跑金）。

• ❌ 重选设备地面无坡度调节功能（不易控制最佳分选流态）。

• ❌ 循环水沉淀时间不足（水浑影响重选回收率）。






如果需要针对具体处理量（如50t/h、200t/h）或特定设备品牌制作详细平面布置图或设备清单表格，可以补充说明你场地的可用面积、坡向、水源类型，我可以进一步细化方案。
