锡矿分级设备：螺旋分级机与水力旋流器的优劣分析

在锡矿选矿流程中，分级作业是不可或缺的环节。无论是重选前的预先分级，还是磨矿回路中的控制分级，设备选型直接影响磨矿效率、过粉碎程度和金属回收率。螺旋分级机和水力旋流器是两种最主流的分级设备，但工作原理、适用条件、工艺指标差异显著。锡矿分级设备：螺旋分级机与水力旋流器的优劣分析，需要从锡矿的特殊性质出发，结合生产实际进行系统对比。

锡矿石的分级特性要求

锡石（SnO₂）比重高达6.8-7.1，性脆易过粉碎。这一特性对分级设备提出了特殊要求：

防止过粉碎：锡石在磨矿过程中一旦过粉碎（-0.037mm），重选回收率会大幅下降。分级设备必须及时将合格粒级分离出来，避免其在磨机内循环受磨。

比重差异敏感：锡石与脉石（石英、长石等）比重差异大，但在细粒级这种差异被削弱。分级设备的精确性直接影响重选给料粒度组成。

对细粒级回收要求高：锡矿中部分锡石以细粒嵌布存在，分级溢流粒度过粗会导致细粒锡石进入返砂，增加过粉碎风险；溢流粒度过细则增加后续重选负荷。

耐磨性要求高：锡矿石中常伴生有石英等硬质矿物，分级设备过流部件磨损快，材质耐磨性直接影响设备寿命。

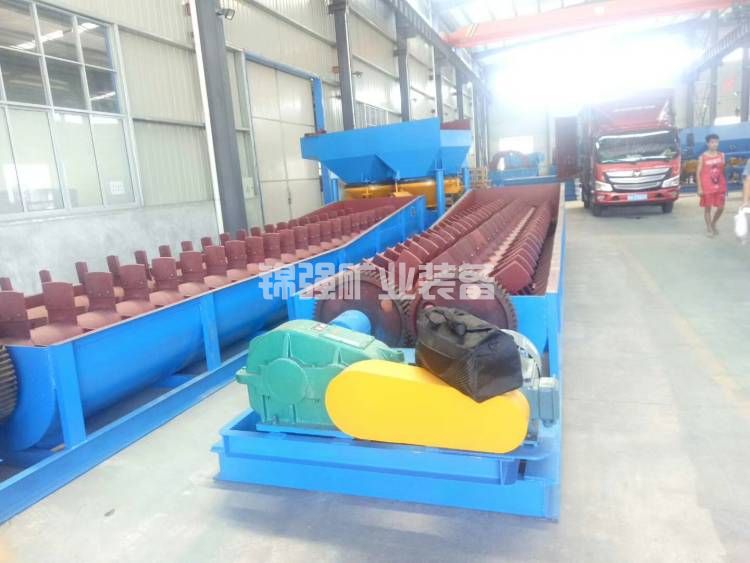

螺旋分级机：结构与工作原理

螺旋分级机由一个倾斜安装的U型槽和内置于其中的螺旋轴组成。槽体倾角12-18度，螺旋轴转速3-8转/分。矿浆从槽体中部给入，细颗粒随水流向上溢流，粗颗粒沉向槽底被螺旋向上推送排出。

关键部件：螺旋叶片（高锰钢或耐磨铸铁铸造）、槽体（钢板焊接，内衬耐磨层）、传动装置（电机+减速机，功率5.5-30kW）、提升装置（用于停机时将螺旋提出槽外）。

螺旋分级机的类型：高堰式（溢流堰高于螺旋轴承，适用于粗磨回路，返砂粒度0.3-0.5mm）、沉没式（螺旋末端浸入矿浆，溢流堰低于螺旋轴承，适用于细磨回路，溢流粒度0.1-0.2mm）、低堰式（已基本淘汰）。

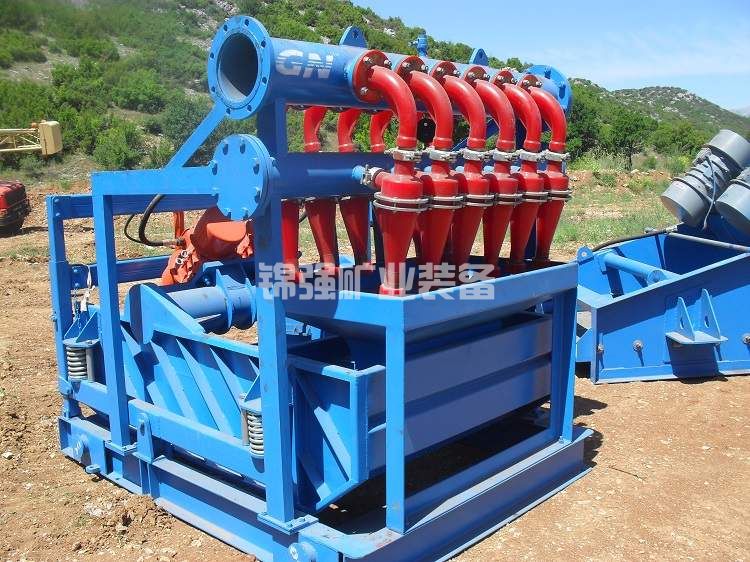

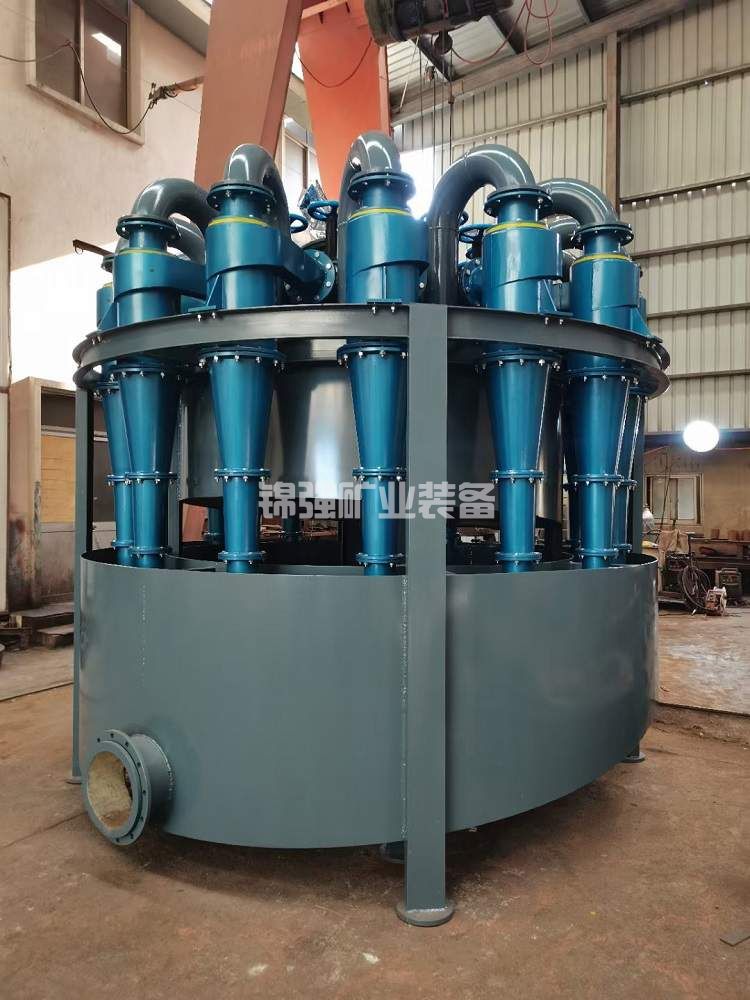

水力旋流器：结构与工作原理

水力旋流器是一个上圆柱下圆锥的空心锥体。矿浆以切线方向高速（5-12m/s）给入圆柱体，在离心力场中形成涡流。粗颗粒被甩向器壁向下从沉砂嘴排出，细颗粒随内旋流向上从溢流管排出。

关键部件：给矿管（切线方向，内衬耐磨材料）、溢流管（插入深度可调，内径影响分离粒度）、圆柱体（内衬聚氨酯或陶瓷）、圆锥体（锥角10-20度，角度越小分离粒度越细）、沉砂嘴（最易磨损部件，可更换，材质为陶瓷或聚氨酯）。

旋流器的规格：直径从50mm到750mm不等。直径越小，分离粒度越细，处理能力越小。锡矿磨矿回路常用Φ150-250mm，细粒分级用Φ75-125mm。

核心性能对比

在锡矿选矿中的具体表现

螺旋分级机的优势：

对锡石过粉碎的控制较好。螺旋分级机属于重力分级，作用力温和，对已解离的锡石颗粒损伤小。锡石性脆，在高心力的旋流器中容易因颗粒间高速碰撞而产生新的细粒级，螺旋分级机不存在这个问题。

运行成本稳定。螺旋叶片和槽体衬板的更换周期长（3-6个月），备件价格相对低廉（一套叶片约2000-5000元）。而旋流器的沉砂嘴每2-4周就需要更换，给矿泵叶轮和护套每1-2个月更换。

给矿浓度适应范围宽。螺旋分级机在给矿浓度30%-60%范围内均能正常工作，而旋流器要求给矿浓度严格控制在45%-55%，超出范围分级效率急剧下降。

无动力给料，故障点少。螺旋分级机只需矿浆自流给入，不需要泵送。渣浆泵是高故障率设备，取消泵也就取消了一个主要故障点。

螺旋分级机的劣势：

分级效率偏低。螺旋分级机的分级效率通常只有30%-50%，大量合格粒级（尤其是细粒级）会进入返砂返回磨机，造成过粉碎。锡石过粉碎后重选回收率可下降10-20个百分点。

分级粒度上限高。沉没式螺旋分级机的溢流粒度通常在0.1-0.2mm之间，难以实现更细的分级。对于嵌布粒度细的锡矿石，需要-0.074mm甚至-0.045mm的分级溢流，螺旋分级机无法达到。

占地面积大。一台Φ3米×12米的螺旋分级机占地约30-40平方米，对于处理量大的选厂需要多台并联，占地问题更加突出。

水力旋流器的优势：

分级效率高。分级效率可达60%-75%，返砂中合格粒级含量低，磨机循环负荷优化，可降低过粉碎程度。

分离粒度细。Φ75mm旋流器可达到0.045mm的分级粒度，Φ50mm可达到0.037mm。对于细粒嵌布的锡矿石，这是螺旋分级机无法实现的。

占地面积小。单台Φ250mm旋流器占地不足1平方米，处理量相当于一台大型螺旋分级机。厂房面积可大幅节省。

便于自动控制。旋流器的给矿压力、浓度可通过变频泵和自动阀门调节，配合在线粒度分析仪实现分级粒度的闭环控制。

水力旋流器的劣势：

过粉碎风险高。旋流器内离心力强（50-100G），颗粒运动速度高。锡石颗粒之间、锡石与器壁之间的高速碰撞会产生新的细粒级，加剧过粉碎。

运行成本高。旋流器沉砂嘴是高磨损件，聚氨酯材质寿命2-4周，陶瓷材质4-8周。给矿泵叶轮和护套每1-2个月更换。吨矿分级成本约为螺旋分级机的2-3倍。

对给矿条件敏感。给矿浓度、压力、粒度的波动都会影响分级指标。锡矿磨矿回路的给矿条件波动较大，需要频繁调节。

需要泵送。渣浆泵增加了能耗和维护工作量，泵叶轮对锡石颗粒也有粉碎作用。

在锡矿不同作业中的选型建议

一段磨矿分级（粗磨回路）

磨矿细度要求：-0.2mm或-0.15mm

推荐：螺旋分级机（沉没式）

理由：一段磨矿的给矿粒度粗（0-12mm），旋流器沉砂嘴磨损极快，且给矿中粗颗粒浓度高，容易堵塞。螺旋分级机运行稳定、维护简单，分级粒度0.1-0.2mm满足一段磨矿要求。

二段磨矿分级（细磨回路）

磨矿细度要求：-0.074mm或-0.045mm

推荐：水力旋流器

理由：需要细粒分级，螺旋分级机难以达到。旋流器可稳定实现-0.074mm分级，配合细磨机可获得合格细度。建议配置备用沉砂嘴和给矿泵叶轮，减少停机损失。

重选前的脱泥分级

要求：脱除-0.037mm或-0.019mm细泥

推荐：水力旋流器（小直径）

理由：只有旋流器才能实现这种细粒分级。采用Φ75mm或Φ50mm旋流器，严格控制给矿压力和浓度。多台并联满足处理量要求。

细粒锡石回收的分级

要求：将重选尾矿或细泥分级，粗粒返回再选

推荐：水力旋流器

理由：细粒分级旋流器是唯一选择。建议采用陶瓷内衬旋流器，延长耐磨寿命。

螺旋分级机+旋流器组合方案

将螺旋分级机用作第一段分级，溢流进入旋流器进行第二段分级。螺旋分级机控制粗粒，旋流器控制细粒，减少旋流器的磨损和堵塞风险。螺旋分级机的返砂返回磨机，溢流（含部分细粒）进入旋流器，旋流器底流（粗粒）返回磨机，溢流（合格细度）进入选别。组合方案发挥了两者优势，但流程复杂、投资较高，适用于大型选厂。

选型决策因素总结

在选型决策时，锡矿主需要关注以下因素：

优先考虑螺旋分级机的情况：一段粗磨回路，分级粒度要求≥0.15mm；矿石中锡石结晶粒度较粗（+0.1mm占多数）；水源充足，无需考虑水循环限制；投资预算有限，追求低初期投入；操作维护人员技术水平一般；处理量不大（日处理＜500吨）。

优先考虑水力旋流器的情况：二段细磨回路，分级粒度要求≤0.074mm；矿石中锡石嵌布粒度细，需要细磨；场地紧张，厂房面积受限；自动化程度要求高，希望集中控制；有熟练的维护人员；处理量大（日处理＞1000吨），旋流器的紧凑性优势明显。

分级效率差异的量化影响：以一段磨矿为例，螺旋分级机效率40%，旋流器效率65%。同样处理100吨矿石，螺旋分级机返砂中含合格粒级约60吨，旋流器返砂中含合格粒级约35吨。这意味着旋流器能使磨机负荷降低约40%，减少过粉碎，提高后续重选回收率。

运营成本的定量对比（以日处理500吨锡矿为例）：螺旋分级机年电耗约5万度（3万元），备件成本约2万元，合计5万元/年。水力旋流器给矿泵年电耗约15万度（9万元），沉砂嘴和叶轮更换约8万元，合计17万元/年。旋流器年运行成本约为螺旋分级机的3倍。

螺旋分级机和水力旋流器在锡矿分级中各有优劣，不存在绝对的“谁更好”。螺旋分级机在粗磨回路、防止过粉碎、低运行成本方面占优；水力旋流器在细磨回路、高分级效率、细粒分级方面占优。对于大多数锡矿选厂，推荐的配置是一段磨矿用螺旋分级机、二段磨矿用旋流器。这种“粗用螺旋、细用旋流”的组合，既能控制投资和运行成本，又能满足细磨要求。最终选型应以矿石的嵌布粒度和选矿试验结果为依据。
