时产50吨铬铁矿选矿生产线配置方案：设备选型与流程设计

时产50吨是铬铁矿选矿厂的一个中等规模档位，常见于民营选厂和部分国营矿山的配套选厂。这个规模的产能适中，设备选型空间大，工艺流程可以兼顾效率和指标。但要想在满足处理量的同时获得理想的选别指标，生产线的配置需要精心设计。本文从实际应用出发，提供一套完整的时产50吨铬铁矿选矿生产线配置方案，包括设备清单、流程设计、投资估算和运行参数。

设计基础条件

在给出具体配置方案之前，先明确设计所依据的基础条件。不同矿石性质的配置方案会有差异，以下按最常见的铬铁矿类型设定。

原矿性质：

• 矿石类型：岩浆型铬铁矿，伴生蛇纹石、橄榄石、滑石

• 原矿品位：Cr₂O₃ 10%-15%

• 矿石硬度：中等偏硬，普氏硬度系数f=10-13

• 嵌布粒度：铬铁矿嵌布粒度不均匀，主要分布在0.1-3mm

• 含泥量：5%-12%

• 水分：3%-8%

产品要求：

• 铬精矿品位：≥44% Cr₂O₃

• 铬回收率：≥75%

• 精矿水分：≤10%

工作制度：每天工作20小时，年工作300天，年处理能力30万吨。

工艺路线选择

根据铬铁矿的矿石性质，推荐采用“三段破碎+一段磨矿+重-磁联合选别”的工艺路线。

选择这个路线的原因有三。第一，铬铁矿嵌布粒度不均匀，需要先通过破碎和磨矿使矿物单体解离。第二，重选适合回收粗中粒铬铁矿，成本低、无污染；磁选适合回收细粒级，两者互补。第三，三段破碎闭路流程可以将破碎产品粒度控制在12mm以下，为磨矿创造良好条件。

工艺流程简述：
原矿→粗碎→中碎→细碎→筛分闭路→磨矿→分级→螺旋溜槽粗选→摇床精选→磁选扫选→精矿脱水→尾矿浓缩

破碎段设备配置

时产50吨的破碎系统，通常采用三段一闭路流程。处理量按50吨/小时设计，考虑矿石松散密度1.8t/m³，破碎设备选型需要预留10%-15%的富余能力。

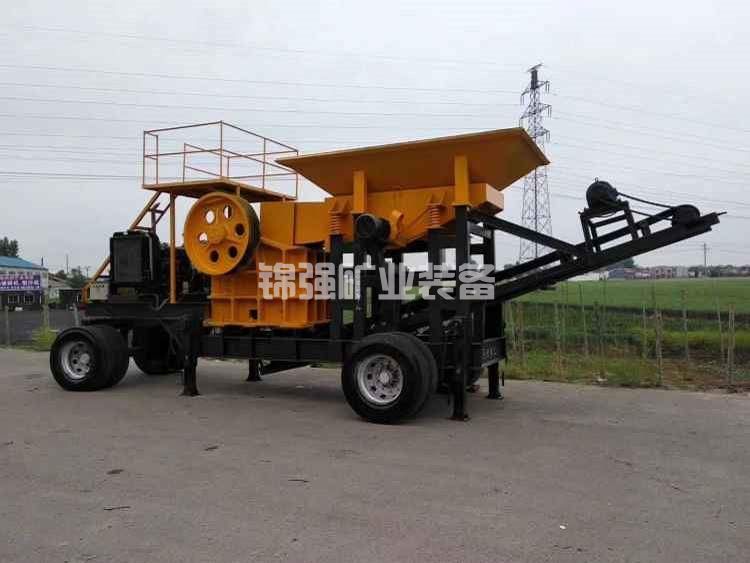

粗碎设备

颚式破碎机是粗碎的首选。推荐型号PE-600×900，进料口尺寸600×900mm，最大给料粒度约500mm，排矿口调整范围75-125mm。

在排矿口100mm的条件下，该设备处理能力约56-72吨/小时，满足时产50吨的要求并有一定余量。电机功率75kW，设备重量约17吨。

压条式颚板适用于高硬度矿石，锰钢材质使用寿命约1200-1500小时。

中碎设备

中碎选用标准型圆锥破碎机。推荐型号PYB-1200或同级别弹簧圆锥破，给料粒度≤100mm，排矿口调节范围20-35mm。

排矿口设置在28mm时，处理能力约50-65吨/小时。电机功率110kW。标准型圆锥破碎机的平行带较短，适合中碎作业，产品粒形好，针片状含量低。

细碎设备

细碎选用短头型圆锥破碎机。推荐型号PYD-1200或同级别设备，给料粒度≤50mm，排矿口调节范围5-15mm。

排矿口设置在10mm时，处理能力约40-55吨/小时，刚好满足要求。如果矿石硬度偏高，建议选型放大一档，用PYD-1300型短头圆锥破，处理能力可达65-80吨/小时，运行更从容。

筛分设备

细碎后配套振动筛形成闭路。选用圆振动筛，型号3YK-1860或2YK-1848，三层层筛网可以分级出不同粒度的产品。

筛网配置：上层筛孔12mm，中层8mm，下层4mm。筛下物（＜4mm）直接进入磨矿作业；筛上物（＞12mm）返回细碎圆锥破再碎。筛分效率按85%计算，可以有效控制闭路循环负荷在200%~250%之间。

磨矿与分级段设备配置

磨矿是控制选别指标的关键环节，也是能耗最高的作业。

球磨机

时产50吨（干矿），磨矿细度要求-200目占60%-65%，推荐采用一段闭路磨矿流程。球磨机选型为MQG-2430格子型球磨机，筒体直径2.4米，长度3米。

设备参数：处理能力40-60吨/小时（按新生成-200目计），筒体转速22.5转/分钟，电机功率280kW，装球量约30吨，设备重量约50吨。

若矿石硬度较高或要求更细的磨矿细度，可选择MQG-2736型，电机功率提高到400kW，磨矿能力更充足，但投资和电耗相应增加。

螺旋分级机

与球磨机配套的分级设备选用螺旋分级机。型号2FG-20，双螺旋结构，螺旋直径2000mm。

主要参数：溢流细度调节范围0.15-0.30mm，处理能力按返砂量计为100-200吨/小时，电机功率2×7.5kW。

分级机与球磨机形成闭路，返砂比控制在200%-300%之间。分级机溢流进入后续选别作业，浓度控制在30%-35%。

如果场地条件允许，也可以用旋流器组替代螺旋分级机。旋流器组的分级效率更高，底流浓度大，但能耗和维护成本也更高。对于-200目占60%的磨矿细度，螺旋分级机完全能够满足要求，且更稳定可靠。

选别段设备配置

选别段采用重选为主、磁选为辅的联合工艺。粗粒级用螺旋溜槽和摇床回收，细粒级用磁选机扫选。

螺旋溜槽粗选

螺旋溜槽适合处理0.1-3mm粒级，处理能力大、运行成本低。配置8-10台BL-1500型螺旋溜槽并联运行，每台处理能力5-8吨/小时。

螺旋溜槽单台功率仅1.1kW（给料泵），本身无需动力。粗选螺旋溜槽产出精矿、中矿和尾矿三个产品。精矿进入下一段摇床精选，中矿返回或进入扫选，尾矿进入磁选扫选段。

摇床精选

摇床用于处理螺旋溜槽产出的粗精矿，可以提高精矿品位。配置6S-4500型摇床6-8台，每台处理能力1-2吨/小时。

摇床选别精度高，能够有效分离连生体和脉石。单台电机功率1.1kW，床面尺寸4500×1850mm。通过调节冲程、冲次和横向坡度，摇床可以获得不同要求的精矿品位。

根据津巴布韦某选厂的实际数据，螺旋溜槽加摇床的组合，处理粒度为0.2-2mm的铬铁矿，可以获得产率约12%、品位46%-48%的重选精矿。

磁选扫选

重选尾矿中仍含有细粒级铬铁矿，需要通过磁选回收。推荐使用湿式筒式磁选机，型号CTB-1024，筒体直径1050mm，长度2400mm，磁场强度0.5T-0.6T。

配置2台湿式磁选机并联，单台处理能力20-30吨/小时，总处理能力50吨/小时。磁选精矿并入总精矿，磁选尾矿进入尾矿系统。

如果细粒级含量较高（-200目大于40%），建议改用高梯度磁选机，扫选效果更好。推荐型号SLon-1000或同级别立环高梯度磁选机，背景场强0.8T，处理能力15-25吨/台时，需要配置2-3台并联。

脱水与尾矿处理设备配置

精矿脱水

重选和磁选产出的精矿为矿浆形式，需要脱水包装。精矿脱水采用两段流程：浓缩机脱除大部分自由水，过滤机脱除毛细水。

浓缩机：选用NZ-9型中心传动浓缩机，直径9米，处理能力按干精矿计约5-8吨/小时。该设备功率3kW，可将精矿浓度从20%-25%浓缩到45%-50%。

过滤机：选用PG-39型圆盘过滤机，过滤面积39㎡，处理精矿能力6-10吨/小时。滤饼水分可降至10%以下。电机功率约15kW。也可选择陶瓷过滤机，滤饼水分更低，但设备投资较高。

尾矿处理

尾矿浆排入尾矿浓缩机，选用NZ-15型浓缩机，直径15米，处理能力按矿浆量计约300-400m³/h。底流浓度可达到45%-50%，进入尾矿库或尾矿干排系统。

尾矿如需干排，可增加一台带式压滤机或板框压滤机，将尾矿含水率降至20%以下。

完整设备清单汇总

以下是时产50吨铬铁矿选矿生产线的完整设备配置清单，包含主要设备和辅助设备。

破碎筛分系统

• 振动给料机 GZG-1003，功率1.5kW

• 颚式破碎机 PE-600×900，功率75kW

• 标准圆锥破碎机 PYB-1200，功率110kW

• 短头圆锥破碎机 PYD-1200，功率110kW

• 圆振动筛 3YK-1860，功率22kW

• 皮带输送机 5台，总功率约30kW

磨矿分级系统

• 格子球磨机 MQG-2430，功率280kW

• 双螺旋分级机 2FG-20，功率15kW

选别系统

• 螺旋溜槽 BL-1500，8-10台，配套泵约10kW

• 摇床 6S-4500，6-8台，总功率约7kW

• 湿式磁选机 CTB-1024，2台，总功率约6kW

脱水系统

• 精矿浓缩机 NZ-9，功率3kW

• 圆盘过滤机 PG-39，功率15kW

• 尾矿浓缩机 NZ-15，功率5.5kW

• 渣浆泵及管道，总功率约30kW

辅助系统

• 除尘器 1套，功率约15kW

• 药剂制备及添加系统

• 电气控制系统

装机总功率：约750-800kW

占地面积：约3000-4000平方米（含原料堆场、精矿堆场）

投资估算

时产50吨铬铁矿选矿线的投资分为设备采购、土建工程、安装调试三大部分。

设备采购费用：约320-400万元

• 破碎筛分设备：约90-110万元

• 磨矿分级设备：约70-85万元（球磨机占比最大）

• 选别设备：约60-75万元

• 脱水设备：约40-50万元

• 输送、除尘、电气等：约60-80万元

土建工程费用：约180-250万元

• 破碎车间、磨矿车间：约60-80万元

• 选别车间：约40-50万元

• 精矿脱水车间和精矿堆场：约30-40万元

• 尾矿浓缩池及泵房：约30-40万元

• 办公及生活设施：约20-40万元

安装调试及其他：约60-80万元

• 设备安装：约20-30万元

• 管道和电气安装：约15-20万元

• 调试及试运行：约10-15万元

• 其他不可预见：约15-20万元

总投资：约560-730万元

运行成本估算

以下为达产后的吨矿运行成本估算（不含矿石开采成本）：

能耗成本：约20-25元/吨

• 总装机800kW，实际运行功率约550-600kW

• 吨矿电耗约25-30度，按0.6元/度计算，约15-18元

• 水耗（补充新水）约1.5-2.5元/吨

钢球及衬板消耗：约8-12元/吨

• 钢球单耗0.8-1.2kg/吨，约5-8元

• 衬板0.2-0.3kg/吨，约2-3元

• 其他耐磨件约1-2元

人工成本：约6-9元/吨

• 每班约10-12人，三班制总约35人

• 人均年薪6-8万元，年人工约220-280万元

• 吨矿人工约7-9元

备件及维修：约3-5元/吨

• 筛网、胶管、泵件等

• 大修基金计提

管理费用：约2-3元/吨

吨矿总运行成本：约39-54元/吨

按年处理30万吨计算，年运行成本约1170-1620万元。需要注意的是，这个成本不含精矿后续运输和销售费用。

生产指标预期

按上述配置方案运行，可达到以下生产指标：

• 原矿处理量：50吨/小时，1000吨/天（20小时），30万吨/年

• 磨矿细度：-200目占60%-65%

• 给矿品位：Cr₂O₃ 10%-15%

• 精矿品位：Cr₂O₃ ≥44%

• 回收率：≥75%

• 精矿产率：约18%-25%（取决于原矿品位）

• 精矿年产量：约5.4-7.5万吨

• 尾矿品位：Cr₂O₃ ≤3.5%

常见问题及解决方案

问题一：处理量达不到50吨/小时

可能原因：破碎系统循环负荷过大或磨机填充率不足。检查振动筛筛分效率，确保闭路破碎排料顺畅。球磨机钢球填充率应保持在40%-45%，并及时补加钢球。

问题二：精矿品位不达标

可能原因：磨矿细度不够或选别流程设计不当。控制分级溢流细度-200目不低于60%，检查螺旋溜槽和摇床的工艺参数。如果仍不达标，考虑增加磁选精选段。

问题三：回收率偏低

可能原因：细粒级铬铁矿流失或重选尾矿品位偏高。增加高梯度磁选扫选段回收细粒级，或调整摇床冲程冲次优化操作。

问题四：精矿水分超标

可能原因：过滤机真空度不足或滤布堵塞。检查真空泵运行状态，定期清洗滤布。如问题持续，考虑更换过滤机型号或增加一段热力干燥。

方案适用性说明

本文提供的配置方案适用于中硬度、中低含泥量的岩浆型铬铁矿。如果矿石性质不同，需要相应调整：

• 砂矿型铬铁矿（含泥量＞20%）：增加圆筒洗矿机和脱泥作业

• 高硬度铬铁矿（f＞14）：破碎筛分设备选型需放大一档

• 细粒嵌布铬铁矿（嵌布粒度＜0.1mm）：增加一段再磨再选流程

• 缺水地区：考虑干式磁选替代部分湿式作业



总结

时产50吨铬铁矿选矿生产线是一套成熟稳定、投资适中的中等规模配置方案。核心设备包括三段破碎系统、一段球磨闭路、螺旋溜槽-摇床-磁选联合选别流程。总投资约560-730万元，吨矿运行成本39-54元，可获得Cr₂O₃品位≥44%、回收率≥75%的铬精矿。

这套方案的关键在于破碎磨矿与选别的匹配。破碎产品粒度控制在12mm以下，磨矿细度-200目占60%以上，重选与磁选合理分工——重选承担主体回收任务，磁选回收细粒级尾矿。按此配置建设，只要操作管理到位，达产达标是有保障的。
