新建选厂怎么选设备？铬铁矿生产线布局方案分享

新建一个铬铁矿选矿厂，设备选型和产线布局是最关键的两步。选对了设备，生产顺、成本低；选错了，后期改造成本高、甚至直接影响回收率。铬铁矿有其特殊性——密度大、弱磁性、常伴生蛇纹岩等硬质脉石，这些特性决定了设备选型不能照搬其他矿种的经验。本文结合近年国内外铬铁矿生产线的实际案例，系统梳理从破碎到成品的全流程设备选择标准和布局方案。

一、铬铁矿的特性决定选型方向

在动手选设备之前，必须先搞清楚自己手里的矿石是什么“脾气”。铬铁矿的主要回收矿物是铬铁矿（FeCr₂O₄），其核心特征有三条：

密度差异大：铬铁矿密度4.2-5.1g/cm³，而脉石矿物（橄榄石、辉石、蛇纹石等）密度仅2.5-3.5g/cm³。这为重选提供了很好的条件，螺旋溜槽、跳汰机都是有效的选择。

弱磁性：铬铁矿具有弱铁磁性，比磁化系数约5×10⁻⁷m³/kg，这个特性决定了磁选可以用于除杂和提纯。

性脆易过磨：磨矿阶段如果控制不当，会产生过多矿泥，影响回收率。因此“多碎少磨”是铬铁矿选厂的设计原则。

新建选厂的第一步，是先做矿石可选性试验，拿到以下数据：Cr₂O₃品位、铬铁比、嵌布粒度、脉石矿物组成。这些数据直接决定后面每一步的选型。

二、破碎段：从大块到细碎的设备选型

破碎段的任务是把采矿场来的大块矿石破碎到磨机可以接受的粒度，一般控制在10mm以下。铬铁矿破碎通常采用三段一闭路流程。

一段粗碎

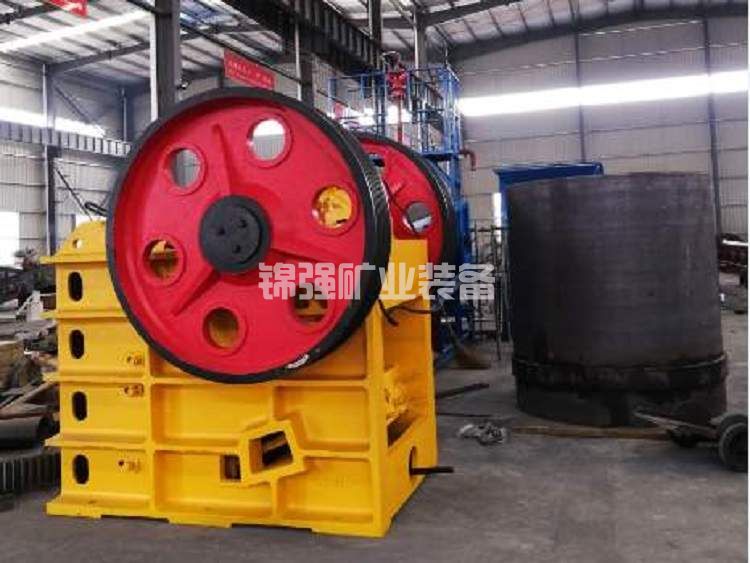

原矿最大粒度通常在400-600mm，一段破碎需要能“啃得动”大块头的设备。颚式破碎机是这段的标准配置，其特点是结构简单、经久耐用、对超大块和夹杂硬物有较好的耐受性。

选型参考：日处理500吨以下的中小型选厂，可选用PE600×900型颚破，给料口760×1000mm，处理量50-120吨/小时。日处理1000吨以上的大型选厂，则需要PE900×1200型或更大规格。

二段中碎

一段破碎后的产品粒度约80-150mm，需要进一步破碎至20-30mm。圆锥破碎机是这一段的首选，其破碎比大、产品均匀、过粉碎少。

对于中小型选厂，弹簧圆锥破（PY系列）性价比高。大型选厂推荐单缸液压圆锥破，排料口调节方便，过铁保护可靠。

三段细碎

细碎段的出料粒度直接影响磨机效率。短头型圆锥破碎机是主流选择，可将产品粒度控制在8-12mm。

值得一提的是，近年高压辊磨机开始在铬铁矿选厂得到应用，可将产品粒度降至5mm以下，真正实现“多碎少磨”，大幅降低磨机能耗。

料仓设计要点：铬铁矿常伴生蛇纹岩等硬岩，料仓倾角需大于60°并内衬耐磨钢板，防止矿石堆积堵塞。

下面是破碎段设备选型的参考表：

三、磨矿分级段：细度的精准控制

磨矿段的核心任务是将矿石磨到入选粒度，同时尽可能避免过磨。铬铁矿的入选粒度一般在-200目占60-75%，具体数值取决于铬铁矿的嵌布粒度。

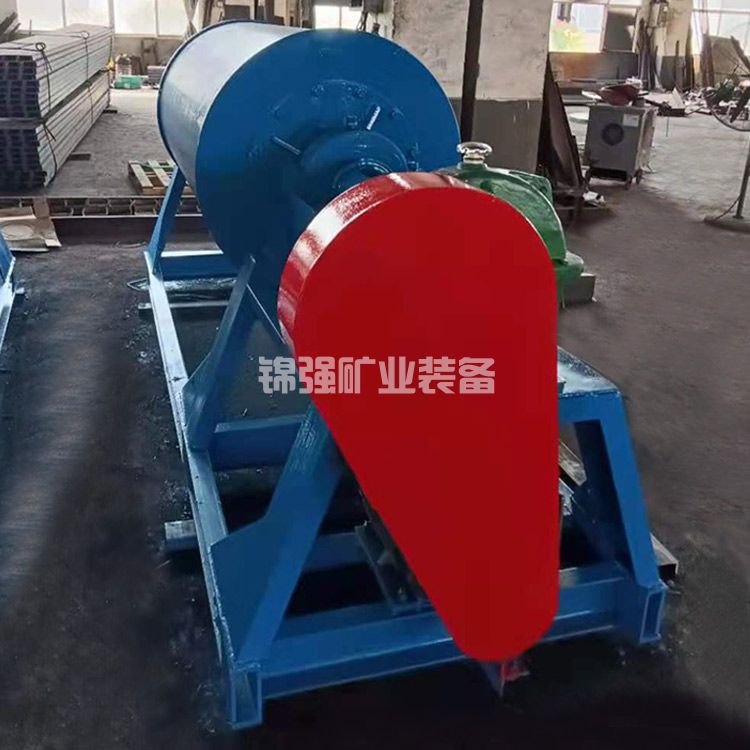

球磨机与分级机构成闭路系统：球磨机出料进入螺旋分级机或水力旋流器，粗粒级返回球磨机再磨，合格粒级进入选别作业。分级机的返砂比建议控制在60-70%，过高会降低磨机效率，过细则容易产生泥化。

预筛分减负：球磨机前可增设高频细筛（孔径0.3-0.5mm），提前分离合格粒度，减少球磨机负荷，降低电耗。

磨机型号选择需结合处理量和磨矿细度。举例：日处理300吨的选厂，一段闭路磨矿可选用MQG1836型球磨机（筒径1.83米、筒长3.6米），配套FX150水力旋流器组。

四、选别段：重选+磁选的联合工艺

铬铁矿的选别是整条生产线的核心。目前成熟的重选-磁选联合工艺，能够有效处理不同粒级的铬铁矿。

螺旋溜槽——中细粒级的主力

螺旋溜槽利用密度差进行分选，对0.03-2mm粒级的铬铁矿效果显著。其优势在于处理量大、无需药剂、操作简单。

操作参数控制很关键：给矿浓度需控制在25-35%，浓度过低回收率下降，过高则影响分层效果。溜槽倾角建议粗选段10°-12°，精选段8°-10°。

流程设计上，可以采用“粗-扫-精”三段组合：粗选获得高品位精矿，扫选回收粗选尾矿中的残留铬铁矿，扫选尾矿Cr₂O₃可降至8%以下。中矿返回磨矿系统再处理，避免直接废弃导致金属损失。

根据设备厂家的数据，铬铁矿专用螺旋溜槽单台处理能力5-30吨/小时，精矿品位可提升15-25个百分点，回收率≥85%。

磁选——除杂提纯的关键

磁选在铬铁矿选别中有两个作用：一是去除强磁性的磁铁矿，降低铁含量、提升铬铁比；二是回收细粒级（0-1mm）的铬铁矿。

弱磁选（0.3-0.6T）用于去除磁铁矿（Fe₃O₄），提高铬铁比。强磁选（1.0-1.8T）用于回收细粒铬铁矿，粗选段可用永磁筒式磁选机（1.0-1.2T），精选段用高梯度磁选机（1.5-1.8T），最终精矿Cr₂O₃品位可达52%以上。

对于干式处理的场景，稀土永磁辊式强磁选机是选项之一，辊面峰值场强可达1.2-1.6T，适合处理-50mm粒级的矿石。

XRT智能选矿机——预选抛尾的新技术

近年XRT（双能X射线透射分选）技术在铬铁矿预选段的应用值得关注。该技术根据X射线与矿石中有用矿物和脉石矿物相互作用的差异，直接识别并分离出废石。

对于低品位铬铁矿，在破碎筛分后设置XRT预选，可以提前抛弃20-40%的废石，大幅降低后续磨选负荷，实现降本增效。该技术适用于中粗粒级（10-80mm）的块矿分选。

下面是一个完整的铬铁矿选别设备配置方案：

五、生产线布局方案

设备选好了，怎么把它们“摆”在一起，同样影响生产效率。下面以一条日处理500吨的铬铁矿选厂为例，给出布局方案。

按工艺流程顺序布局

铬铁矿选厂应该严格遵循“从粗到细、先碎后磨、先重后磁”的原则，物料流向尽量走直线，避免折返和交叉。标准布局顺序为：

原矿堆场 → 粗碎车间 → 中细碎筛分车间 → 粉矿仓 → 磨矿分级车间 → 重选车间 → 磁选车间 → 精矿脱水车间 → 精矿堆场

高度差设计

合理利用地形高差，可实现矿浆自流，大幅节省泵送能耗。具体来说：

破碎车间：地面标高±0.00m
磨矿车间（球磨机给料）：标高-2.00m或更低
螺旋溜槽（给矿口）：需要高度差，一般要求给矿口距地面≥2.5m
磁选机：标高±0.00m
精矿沉淀池：标高-1.50m

通过这样的高差设计，从磨机排矿到螺旋溜槽给矿、再到磁选机，矿浆可以依靠重力自流，减少中间泵送环节。

矿浆管路与回水系统

铬铁矿重选段用水量大，需要规划好水路。原则是“清水上山、浊水回用”：生产用水从高位水池沿管路分配到各用水点，尾矿水经沉淀后返回清水池循环使用。水资源循环利用率可超过85%。

空间预留

新建选厂一定要为未来扩产或工艺改造预留空间。常见被忽略的预留项包括：粉矿仓旁的空地（用于增加磨机）、重选车间一侧的通道（用于增加螺旋溜槽台数）、尾矿池旁边的扩展区域。

布局设计的几个原则总结如下：

• 物料流程尽量走直线，避免迂回

• 利用地形高差实现矿浆自流

• 将耗水量大的设备集中布置，便于水管路规划

• 为未来扩产预留设备位置和接口

六、不同规模选厂的配置方案对比

新建选厂规模不同，设备配置方案也有差异。下面的表格对比了小型（3-5万吨/年）、中型（10-20万吨/年）、大型（30-50万吨/年）三类选厂的典型配置：

七、铬铁矿选厂常见问题问答

Q：新建选厂应该先买设备还是先做工艺流程试验？

A：必须先做试验。不同来源的铬铁矿，其嵌布粒度、脉石成分、铬铁比差异很大，直接照搬别人的工艺方案风险极高。至少需要做：原矿化学分析、粒度筛析、重选可选性试验、磁选条件试验。有了这些数据，才能确定磨矿细度和设备型号。

Q：螺旋溜槽和摇床怎么选？

A：两者都是重选设备，但适用场景不同。螺旋溜槽处理量大（单台4头型16-24吨/小时）、占地小，适合粗选和扫选，能快速抛尾。摇床处理量小（1-2吨/小时）、但分选精度高，适合精选作业。新建选厂推荐用螺旋溜槽做粗选，产出粗精矿后再用摇床精选，两者搭配使用。

Q：有没有必要上XRT智能预选？

A：取决于原矿品位和矿石类型。原矿品位低于15%、且块矿和废石外观差异明显的，XRT预选可提前抛废20-40%，降低后续磨选成本，效益显著。如果原矿品位已经较高（>30%）或者矿石是粉末状为主，预选的意义就不大。

Q：铬铁矿选厂用水量大概多少？

A：根据螺旋溜槽设备数据，单台设备用水量约10-50L/min。整条生产线吨矿耗水约2-4吨。采用循环水系统后，新水补充量可降至吨矿0.5吨以下。选厂选址时需要考虑水源是否充足。

Q：如何控制铬铁矿精矿的铬铁比？

A：主要通过弱磁选作业去除磁铁矿。如果原矿铬铁比本身偏低（<2.0），需要在流程中加入弱磁选机，根据精矿铬铁比的要求调整磁场强度。磁场强度越高，去除的铁越多，但铬回收率也会相应下降，需要寻找平衡点。

八、选厂建设的主要步骤建议

新建选厂从立项到投产，建议按以下步骤推进：

第一步：矿石性质研究。委托有资质的实验室完成原矿工艺矿物学研究，明确铬铁矿的嵌布特征和选别特性。

第二步：小试与中试。在实验室完成条件试验，确定最佳磨矿细度、重选段数、磁选强度等参数。条件允许时，进行连续中试，验证工艺流程的可行性。

第三步：设计与设备选型。根据中试结果，由设计院完成工艺设计，同步进行设备选型和招标采购。

第四步：土建施工与设备安装。按照布局方案进行厂房建设和设备安装，注意各工序之间的衔接和物料流转。

第五步：调试与试生产。单机调试完成后进行联动试车，逐步达到设计处理量。试生产期间持续优化操作参数。

第六步：正式投产与人员培训。投产前完成操作人员培训，投产后前三周安排技术人员跟班指导。

总结

新建铬铁矿选厂，设备选型要围绕“重选抛尾、磁选除杂”的核心思路展开。破碎段以颚破加圆锥破的三段一闭路为主流，磨矿段注重闭路分级和预筛分，选别段采用螺旋溜槽与磁选机的组合工艺。布局上遵循工艺流程直线化、物料自流化、空间预留化的原则。

铬铁矿选矿没有放之四海而皆准的方案，最稳妥的做法是以试验数据为依据，以成熟生产线为参考，结合自身矿石特性和投资预算做出选择。希望本文的方案分享能为您的选厂建设提供实用的参考。
