先说三个重点

金红石和锆英石的物理性质太接近，比重只差零点四，磁性和导电性也高度相似。光靠单一分选方法，永远拿不到合格精矿。只有把重力抛尾、磁选分组、静电提纯三段串联成一套完整系统，才能把原矿中百分之二到五的重矿物拆分成氧化锆含量不低于百分之六十五的锆英石精矿和二氧化钛含量不低于百分之九十二的金红石精矿。

这套组合拳的逻辑是“谁擅长什么就干什么”。重选用最低成本甩掉九成尾矿，磁选按磁性把矿物拆成几组，静电分选解决最后那对“双胞胎”的分离。整条线跑下来，综合回收率能做到百分之七十五到八十五。

一、为什么单一分选方法搞不定金红石锆英砂矿

一个现实情况是，金红石锆英砂矿在海滨砂矿里通常混在一起，还夹杂着钛铁矿、独居石、石榴石等一堆重矿物。原矿品位不高，重矿物总量也就百分之二到六，但价值不低。锆英石做陶瓷釉料和耐火材料，金红石做高端钛白粉和钛金属。

问题是怎么把它们一个一个拎出来。

单靠重选，螺旋溜槽和摇床确实能把重矿物和石英砂分开，产出重矿物含量百分之八十五到九十的混合精矿。但问题来了，锆英石比重四点六，金红石四点二，两者差零点四，重选根本分不开它们。这个混合精矿在市场上只能卖“混合料”的价格，远低于单一精矿的价值总和。

单靠磁选更行不通。钛铁矿是强磁性矿物，能用磁选机吸出来。但锆英石和金红石都是非磁性矿物，磁选对它们毫无办法。磁选后的非磁性产品依然是锆英石和金红石的混合物，没法单独销售。

单靠静电分选，高压电选机确实能利用导电性差异分开锆英石和金红石，金红石是导体，锆英石是非导体。但电选有个苛刻的前提条件，给矿品位要高，重矿物总量大于百分之九十，粒度要集中在零点一到零点三毫米，含水率要极低，低于百分之零点五。低品位原矿直接进电选机，分选效果一塌糊涂。

三种方法各有各的活，谁也替代不了谁。把它们按顺序串联起来，才是正解。

二、金红石锆英砂矿重力加磁选加静电分选联合选矿成套系统的设计逻辑

用金红石锆英砂矿重力加磁选加静电分选联合选矿成套系统的设计逻辑，说白了就三个字，梯次分选。

重力段负责粗富集。把百分之九十五以上的石英尾矿甩掉，重矿物总量从百分之二到六富集到百分之八十五到九十。这道工序处理量最大、成本最低，靠的是密度差，不耗药。

磁选段负责按磁性分组。混合重砂精矿先烘干脱水，再进入不同场强的磁选机。弱磁选先把磁铁矿吸走，中磁选提取钛铁矿精矿，强磁选回收独居石等弱磁性矿物。剩下那些非磁性的，主要是锆英石和金红石，进入静电段。

静电段负责最后拆解。金红石导电，锆英石不导电，高压电选机利用这个差异把它们彻底分开。电压控制在二十到三十五千伏，辊筒温度保持在八十到一百摄氏度。电选出来的就是最终产品，锆英石精矿氧化锆含量不低于百分之六十五，金红石精矿二氧化钛含量不低于百分之九十二。

三段之间的物料衔接决定了整条线的成败。

重力段产出的混合精矿含水率百分之二十到四十，不能直接进磁选，先得浓缩脱水、烘干至含水率低于百分之零点五。烘干温度控制在八十到一百二十摄氏度，温度太高钛铁矿表面会氧化，影响后续磁选效果。

磁选段产出的非磁性产品是锆英石加金红石的混合物，进入静电段之前还要过一道分级筛，把粒度控制在零点一到零点三毫米。粒级太宽，电选的分选效果会明显下降。给料层厚度不超过两毫米，还要均匀连续，不能断流。

衔接点做不好，前面分得再好也白搭。

三、锆英砂矿分离生产线的核心设备配置方案

以处理量一百吨每小时原矿的锆英砂矿分离生产线为例，核心设备配置从前往后依次是给料预处理、重选、磁选、静电分选四个单元。

给料与预处理单元

板式给料机加受料仓，仓容二百吨，保证原矿供给连续稳定。圆筒洗矿机直径两米、长度六米，洗掉黏土和杂质。水力旋流器组直径三百五十毫米、六台并联，脱除两百目细泥。双层直线振动筛做分级。

脱泥效率很关键。如果两百目细泥脱除率低于百分之八十五，细泥进入重选段会增大矿浆黏度，干扰轻重矿物分层。细泥进入电选段更是灾难，吸附在矿物表面影响导电性，破坏分带效果。

重选单元

螺旋溜槽是绝对主力，直径一千二百毫米、四到五圈，粗选配十六台、扫选配十二台，一粗一扫闭路循环。螺旋溜槽给矿浓度控制在百分之二十四到二十八。

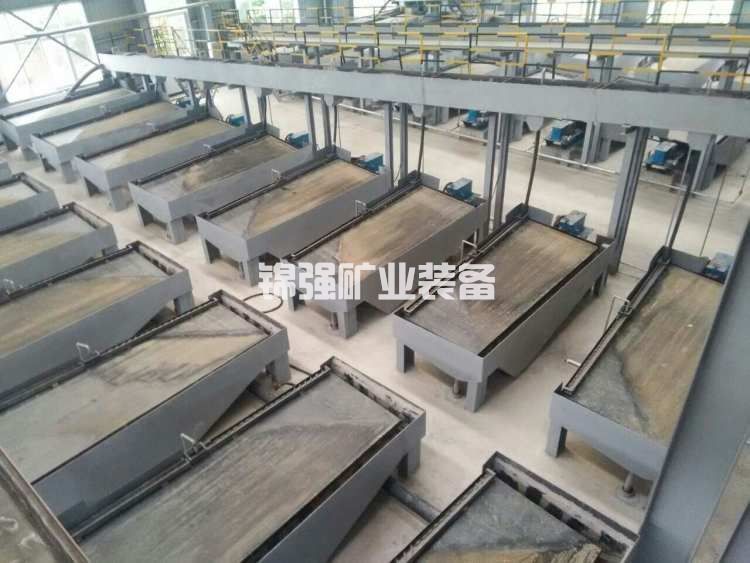

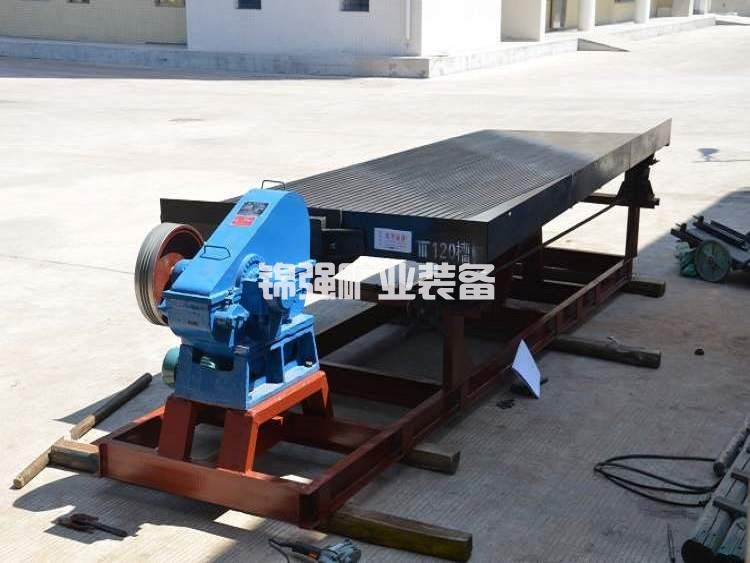

摇床做精选，六S型双层摇床中砂刻槽床面六台，处理螺旋粗精矿。摇床的给矿浓度控制在百分之十八到二十二，床面冲次九十五到一百零五次每分钟。

螺旋溜槽和摇床怎么分工？螺旋负责抛尾，处理量大、对浓度要求不苛刻，能把重矿物从百分之二到六富集到百分之六十到八十五。摇床负责提纯，精度高但处理量小，把百分之六十到八十五提到九十以上。

磁选单元

滚筒干燥机直径一点五米、长度十二米，将物料含水率降至百分之一以下。

永磁筒式磁选机两台并联做弱磁选，型号CTB一二三零，场强零点一五到零点二特斯拉，产出钛铁矿精矿二氧化钛含量不低于百分之四十八。高梯度立环磁选机两台做强磁选，型号SLon一五零零，场强一点一到一点二特斯拉，处理弱磁选尾矿，分离残留弱磁性矿物。

静电分选单元

物料温度提升到八十到一百摄氏度，辊式电选机四台，型号YD双辊，电压三十五千伏，按粗选、精选、扫选三段配置。

粗选两台电压二十五千伏、辊速一百五十五转每分钟。精选一台电压三十二千伏、辊速一百三十转每分钟。扫选一台电压二十八千伏、辊速一百五十转每分钟。车间环境湿度要低于百分之六十。

整个锆英砂矿分离生产线装机功率约三百五十到四百五十千瓦，厂房面积两千到三千平方米。

四、重力磁选静电分选联合流程的三个关键操作细节

细节一：脱泥环节不能将就

南方某海滨砂矿项目，原矿含泥量百分之十五，投产前没把脱泥当回事。结果螺旋溜槽槽面黏糊糊的，分带不清晰，回收率掉了将近十个百分点。最后在流程前端加了圆筒洗矿机和旋流器组，才把指标拉回来。

湿法磁选预选也是个思路。对粒度较细的原矿，先用湿式平环强磁选机做预选，场强一点二到二点零特斯拉，把钛铁矿和弱磁性矿物先分出去，后续重选和电选的压力就小很多。

细节二：磁选和电选的顺序不能换

钛铁矿是强磁性矿物，如果在电选前不先磁选脱除，强磁性颗粒会吸附在电选机辊筒表面，刮伤辊筒涂层，同时干扰其他矿物的分选。先磁选后电选是工业通行的顺序，不要自作聪明调换。

细节三：浓度稳了，指标就稳了

重选段最重要的操作参数是给矿浓度。螺旋溜槽最佳浓度是百分之二十五到三十五，摇床是百分之二十到三十。浓度高了矿物分层效果差，浓度低了又跑矿。现场一个经验丰富的操作工能把浓度波动控制在正负一个百分点内，指标自然就稳。

磁选段也一样。给矿浓度波动不能超过正负百分之二，筒体表面场强不低于额定值的百分之九十。强磁选齿板间隙一点零到一点五毫米，每月清理一次，别拖。

五、重力磁选静电分选联合选矿的投资回报分析

算一笔账。处理量五十吨每小时的锆英砂矿分离生产线，设备投资大约一百二十到二百万，不含基建和安装。吨矿处理成本约二十到三十元，其中电费占百分之四十、耐磨件消耗占百分之三十、人工维护占百分之二十。

以原矿锆英石品位百分之二点零、金红石品位百分之零点八的某海滨砂矿为例，采用这套重力磁选静电分选联合流程，锆英石回收率能做到百分之八十二到八十八，金红石回收率能做到百分之七十五到八十二。

按目前市场行情，锆英石精矿氧化锆含量不低于百分之六十五，售价约一万三千到一万五千元每吨。金红石精矿二氧化钛含量不低于百分之九十五，售价约八千五百到九千五百元每吨。

设备投资回收期通常在十四到二十个月。

当然，这个数没算矿山开采权、征地、环评等前期费用。那些成本各地差异太大，得单独算。

六、哪些金红石锆英砂矿不适合这套联合选矿流程

把丑话说在前面。不是所有金红石锆英砂矿都适合这套联合流程。两种情况要慎重。

第一种，有用矿物嵌布粒度极细，大量分布在零点零三毫米以下粒级。这时候螺旋溜槽和摇床都收不回来，电选对这么细的物料也束手无策。只能走浮选或者湿法强磁选路线。

第二种，矿石中金红石发生了钛铁矿化或白钛石化，表面性质发生变化，导电性和磁性偏离正常值。这种情况下电选分离效果会打折扣，可能需要先用酸洗去除表面铁质，再进行电选。

做方案设计之前，先把矿石的解离度分析和粒度分布摸清楚，别急着上设备。

选矿方案没有最好的，只有最合适的。把矿石数据拿过来，我们可以帮你做针对性设计。
